プロペラミキサー JT series

連続液体 / 固体水処理用

概要

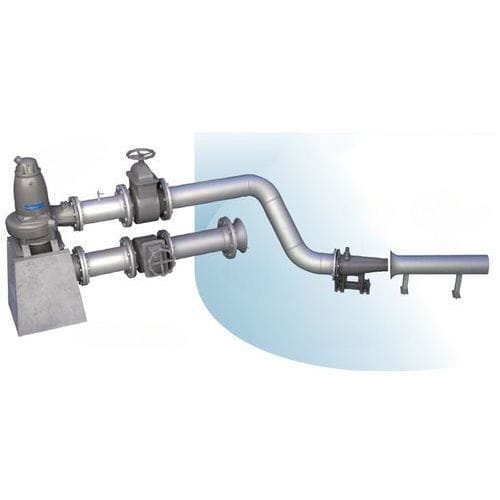

Flygtのジェットミキサーは、特許取得のFlygt N-pump技術とエジェクターアセンブリを組み合わせ、厳しい排水・汚泥用途向けに効率的な撹拌を提供します。床置き・乾式設置のシステムは、低液位の部分充填タンクおよび満水タンクの両方で性能を発揮し、固形物の沈降や堆積を抑制します。

Flygt N-pump
Flygt N-pumpは、特許の自己洗浄型油圧により、流体組成の変動に関わらずほぼ一定の効率を保持します。主要な油圧特徴は、後方に傾斜したインペラエッジ、拡大された吐出溝、統合ガイドピンです。N-pumpは乾物率8％までの下水汚泥を処理可能であり、耐摩耗用のHard-Iron™油圧部品や防爆仕様の提供も可能です。モノブロック設計により電動機が油圧ユニットに統合され、コンパクトな設置とメンテナンス性を実現します。

革新的なエジェクターアセンブリ
詰まりにくいエジェクターは、大口径吐出ノズルと成形入口を持つエジェクターチューブで構成されます。ノズル径はポンプ通路と同等の固形物が通過できるよう設計されています。ポンプが生成する一次流がノズルを通ってエジェクターチューブに供給されると、周囲液からの二次流が誘起され、一次流が増幅されることで強い質量流が生じ、沈降と堆積を低減します。

利点

• 運転条件に応じた高い撹拌効率
• ポンプ効率の維持と長期的なエネルギーコスト低減
• 特別なハウジングを必要としないコンパクトなモノブロック設計
• タンク外からの容易なアクセスによる保守性
• 低液位でも効果的に作動
• 乾物率8％までの汚泥処理に対応

製品 / シリーズ

• 4400 Series Mixers
• 4500 Series Mixers
• 4600 Series Mixers
• 4800 Series Mixers

ドキュメント
技術データ、性能曲線、各シリーズの仕様を記載したPDFのパンフレットおよび製品シートをご利用いただけます。

技術仕様 / 特性

• タイプ：床置き、乾式設置のジェットミキサーシステム
• ポンプ技術：特許の自己洗浄型油圧を備えたFlygt N-pump
• エジェクター：大口径吐出ノズルと成形入口を持つ詰まりにくいエジェクター
• 固形物処理：ノズル径はポンプ通路と同等の固形物を通過可能；N-pumpは乾物率8％までの下水汚泥を処理
• 材料：耐摩耗用途向けにHard-Iron™油圧部品を利用可能
• 設計：電動機が油圧ユニットに統合されたモノブロック構造でコンパクト設置
• 運転：低液位および満水タンクでの効果的な撹拌；誘起される二次流が沈降を最小化
