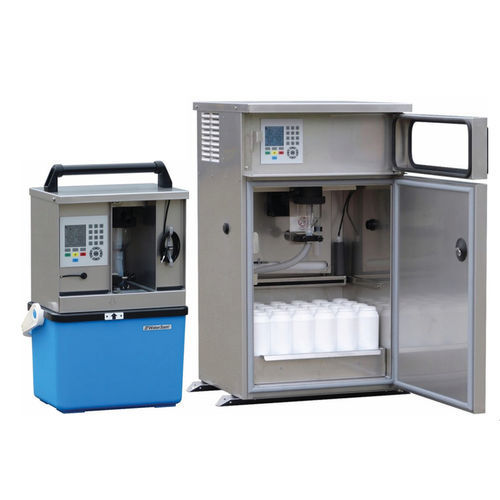

液体自動サンプラー

水汚水自動

概要
自動サンプラーは、試験用に代表的な廃水試料を収集する装置です。採取モードは時間比例、試料体積比例、流量比例があり、据え置き型（電源接続）およびポータブル型が存在します。給液方式やポンプ構成は機種により異なります。

適用規制

• 水域に特に有害な物質および排水・雨水の排出条件に関する規制（国別の法令例）
• 工業排水中への導入が水利許可を要する物質に関する規制（国別の法令例）
• 工業排水の供給者の義務および排水設備への排出条件に関する規制（国別の法令例）

試料分配（直接・間接）
採取された試料は代表性を保ち混合してはなりません。一般的な給液方式はホイールフィーダー（中間トレイが必要な場合あり）とXYフィーダーです。ホイール式は単純だがフラスコ径変更時にトレイ交換が必要な場合があります。XYフィーダーは中間トレイを不要とし柔軟性が高いがコストは増加します。トレイ付き円形ディスペンサーは定期的な清掃が必要で、異なる採取時刻の試料混入リスクが高まります。

ポンプ種類
使用されるポンプは主に二種類です：

• パーリスタルティックポンプ – 回転数をカウントして直接的に流量比例の採取を行う方式。固形物や汚れによりチューブが閉塞しやすく、採取精度に影響を与える可能性があるため、処理水の排出口などに適しています。
• 真空ポンプ – 実際の流量に対応するセンサで液量を測定する方式で、汚れに強く、流入部や揚水局での採取に適する。一般にコストは高めです。

試料保管温度 – 能動冷却と受動冷却
採取中の試料は概ね0 °C〜4 °Cで保管する必要があります。据え置き型は24時間稼働の能動冷却が標準です。ポータブル型は有効な冷却、優れた断熱、大容量バッテリが必要であり、多くのポータブル機はカートリッジによる受動冷却しか備えておらず、周囲温度上昇時に所要温度を維持できず、認定測定要件を満たせないリスクがあります。

構造

• 耐久性のあるステンレス外装 – 屋外の太陽、雨、温度変動に対してプラスチックより優れる。プラスチック外装は安価で成形しやすいが、紫外線で劣化し低温で脆くなる。
• 採取室と電子部の分離 – 採取した試料室と電子/制御室を分離し、電子部を採取室の上方に配置することで浸水による電子損傷を避けることを推奨します。

設置場所 – 据え置き型とポータブル型
据え置き型は通常、処理場の流入・流出部や集水局に設置されます。ポータブル型は一時的な監視に用いられ、ホイールフィーダー、トレイ付ホイールフィーダー、XYフィーダー等の構成がある。ポータブル機は能動冷却と電源確保に関してより大きな課題を抱えます。

追加情報
技術選定の考慮事項や購入チェックリストを含む技術ガイド（PDF）が参照資料として提供される場合があります。

仕様・技術的特徴

• 採取モード：時間比例、サンプル体積比例、流量比例
• 給液方式：ホイールフィーダー（中間トレイが必要な場合あり）、ホイールフィーダー＋中間トレイ、XYフィーダー
• ポンプ種類：パーリスタルティック（回転数カウント、固形物に敏感）、真空（体積センサ、汚れに強い）
• 推奨試料保管温度：約0 °C〜4 °C
• 冷却：24時間能動冷却を推奨；受動（カートリッジ）冷却は長時間の高温環境では不十分な場合がある
• 外装：屋外耐久性のためステンレス推奨；プラスチック外装は安価だが耐久性で劣る
• 設計上のベストプラクティス：採取室と電子部の分離（電子部は採取室の上方）
• 展開：据え置き（電源）およびポータブル（バッテリ、断熱、効果的な冷却が必要）
