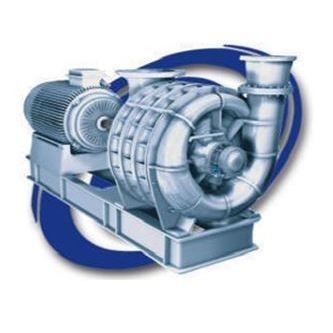

ガス送風機

多段原水処理用アルミニウム製

概要
Continentalの産業用ブロワは、複数の分野における厳しい産業用途向けに設計されています。40年以上の実績と30,000台以上の生産実績を持ち、最新世代は高効率化を重視しています。標準機は100～55,000 m3/hの流量範囲と、概ね2 barの圧力に対応します。

用途
本ブロワは極地環境や高温地域を含むさまざまな気候・産業条件で使用されています。代表的な設置例は、シベリア、エジプト、アラブ首長国連邦などのガス産業向け設備や下水処理プラントです。

設計上の特徴

• 吸込・吐出ヘッドおよび中間仕切りは鋳鉄またはアルミニウム製。
• 必要な圧力に応じて最大10段までの送風段数を設定可能。
• ヘッドと中間セクションは鋼製タイロッドで固定；吸込/吐出接続は通常垂直だが、要求により水平にも対応。
• 部品間の気密は特殊シールで確保。

ローター
ローターはアルミ合金鋳造で、加工後に静的バランスを取ります。形状はラジアルまたはカーブ型があり、完成したローターは炭素鋼シャフトに取り付けられ、組立後に動的バランスを実施して最小振幅30 MICを確保します。

軸受とシール
軸受は吸込および吐出ヘッドにボルト固定された独立した鋳鉄製ハウジングに取り付けられ、保守アクセスが容易です。シールの選択肢にはグラファイトクランプや、大型機向けにはステンレス鋼製スプリングで保持されるカーボンファイバーリングがあります。腐食性のあるガスに対しては二重メカニカルシールを採用可能です。軸受は通常、特殊グリースまたはオイルで潤滑されます。

資料
製品資料および技術ブックレットは、詳細情報のためにPDF形式で提供されています。

技術仕様

• 流量範囲：100～55,000 m3/h
• 標準圧力：2 bar（目安）
• 最大10段の送風段数（圧力により異なる）
• 吸込/吐出ヘッドおよび中間仕切り：鋳鉄またはアルミニウム
• ヘッドおよびセクションは鋼製タイロッドで固定
• 接続：通常垂直、要求により水平対応
• シール：特殊シール；大型機はグラファイトクランプまたはカーボンファイバーリング＋ステンレススプリング
• ローター：アルミ合金鋳造、静的・動的バランス済；ラジアルまたはカーブ形状；炭素鋼シャフトに装着
• 動的バランス後の振動：最小振幅30 MIC
• 軸受：独立鋳鉄ハウジング；特殊グリースまたはオイルで潤滑；腐食性ガス向けに二重メカニカルシールオプション
• 実績：40年以上で30,000台超の生産実績
