汚水ポンプ ステーション

概要
TOPインサートは、堆積物や浮遊物の蓄積を最小限に抑え、メンテナンスを低減するために設計された汚水ポンプステーション用のボトムインサートです。産業廃水、家庭廃水、雨水、排水に適しています。ポンプや槽の選定は、運用信頼性と低メンテナンス性を重視しています。

課題
汚水は不均質で、重い固形物や鉱物・有機系の不純物を含むことが多く、従来の槽では沈殿物が底部に堆積して閉塞、揚程低下、嫌気分解による悪臭等の問題を引き起こします。

TOP汚水ポンプステーション
TOPインサートは運転コストを低減する経済的な解決策を提供します。特許取得済みのボトム形状により流入をポンプ側へ誘導し、堆積を抑制します。不適切な槽設計は清掃時間と処理コストを増加させます。

用途
TOPボトムインサートは次の2つの原理で固形物・スラッジの蓄積を低減します：

• 堆積物にさらされる底面積を小さくし、固形物がポンプ下に集中して吸引されやすくする
• 特許形状により底部で乱流を発生させ、堆積物を持ち上げて流れに乗せて排送する

取付

• TOPインサートを用いた新設ポンプステーション
• 既設槽底へインサートを接着することで既存ポンプ場の改造

利点

• 自己洗浄的な運転を可能にする統合設計
• 堆積物の蓄積を最小化し、手動清掃を削減
• 多くの適用例で実績確認済み
• 既存のポンプ設備への導入が容易
• 設置作業が簡単

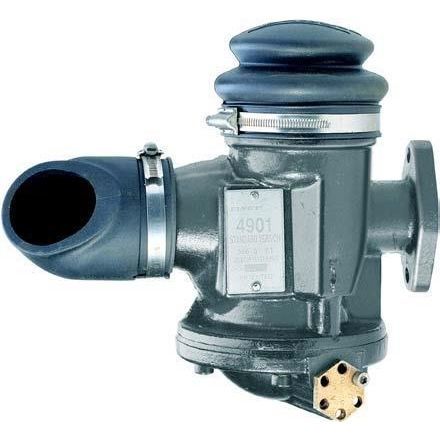

流体洗浄バルブ
流体洗浄バルブは自動洗浄を可能にします。ポンプ起動時に約20秒間バルブが開き、高速ジェットで堆積物を洗い流し、ポンプで吸引します。洗浄サイクルはポンプ起動ごとに実行されます。

APF - 浮渣除去システム（APF Driver）
APF Driverは主制御器と並行して動作し、浮渣を除去します。定期的にポンプ運転を延長して空気を吸引し停止させることで、最終段階で浮渣や浮遊物、油脂をポンプで吸い込ませます。作動頻度は調整可能（一般的に1日約10回）。

備考
追加の技術資料は製品ページのPDFをご参照ください。

技術仕様

• 製品種別：TOPインサート（特許取得済みのボトム形状）
• 目的：堆積物や浮渣の蓄積低減；自己洗浄的なポンプステーションの実現
• 適用範囲：産業廃水、家庭廃水、雨水、排水
• 取付：新設または既設槽底への接着によるレトロフィット
• 主な特徴：ボトムで乱流を生む特許形状、露出底面積の縮小、流体洗浄バルブ、APF浮渣除去システム
• 運用上の利点：ポンプサイクルに統合された自動洗浄により手動清掃と保守コストを低減
• 実績：多数の適用例で試験・実績あり（製品ドキュメント参照）
