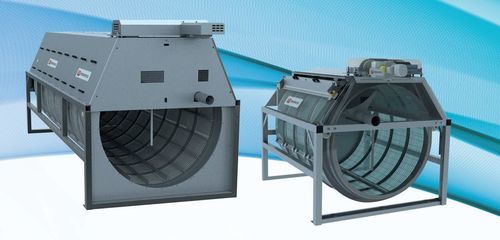

重力自動濾過装置 TYP series

ベルトドラム式機械式

概要
ドラム式微細ろ過装置は、浄水工程の最終段階として用いられます。チャネル設置または耐圧配管への組込みが可能なコンパクトなシステムで、低いエネルギー消費・設置・保守コストで懸濁物の高効率除去を実現します。機械的にシンプルで耐久性の高いステンレス製のため、上水・産業用途に適しています。

作動原理
汚濁水は回転するフィルタードラムを通過し、重力ろ過によりメッシュ上に粒子が保持されます。目詰まりが所定値を超えると、ドラムの回転により逆流洗浄が自動的に作動し、捕集物を排水へ排出します。15 μm〜3 mmのメッシュサイズにより幅広い懸濁物の除去が可能です。効果的な清掃システムと堅牢なステンレス構造により長寿命を確保し、柔軟な駆動ベルトは腐食性環境や頻繁な始動停止に対応します。

用途
飲料水・灌漑

• 表流水の取水前処理および機械的ろ過
• 懸濁物の除去
• 散水ノズルや灌漑設備の保護
• プロセスラインでの水の再利用

下水処理

• 処理済み排水の仕上げ処理（ポリッシング）
• 下水の予備処理
• 膜型生物反応器の保護
• 二次沈殿槽の代替
• 技術的な水の清澄化

産業

• プロセス用水のろ過
• 冷却系の保護
• 産業用途向けの微細ろ過

追加情報
詳細な製品資料（PDF）はご要望に応じて提供します。

技術仕様

• ろ過方式：回転ドラムによる重力ろ過
• メッシュサイズ：15 μm〜3 mm
• メッシュ用自動逆流洗浄システム
• 構造：ステンレス製
• 駆動：腐食性環境や頻繁な始動に対応する柔軟なベルト駆動
• 設置：チャネル取付または耐圧システム内設置
• 利点：コンパクト設計、低エネルギー消費、低い設置・保守コスト
