容量式流量調節器

油圧式

概要 二次沈殿池では、処理済み排水が清澄化され、活性汚泥と清澄排水を分離して汚泥を濃縮します。二次汚泥は水とほぼ同じ比重を持つため沈降が困難です。多くの下水処理場で最終工程となるため、二次沈殿池は放流水中の浮遊物質、リン、CODを抑えるために高い清澄性能を維持する必要があります。

運転上の課題 安定した清澄化の維持が主な課題です。症状としては浮遊物の流出や放流水中のリンの増加が挙げられます。CFDによる解析や長期的な水理調査では、運転条件の変化に適応できない固定流入柱が水理的撹拌や汚泥の再浮遊を引き起こす主要因とされています。

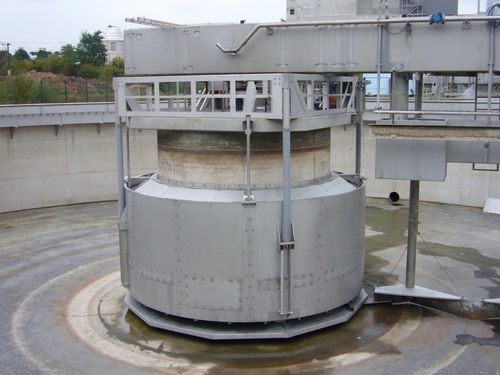

Hydrograv の動作原理 汚泥ブランケットの上にある固定流入は、上方からの流入により上層汚泥を洗い出して汚泥の「クラウド」を形成します。また、ブランケットのかなり下にある流入は、大流量時に濃縮汚泥を捕捉してジェット状の効果を生み、汚泥を巻き上げることがあります。Hydrograv Adapt は流入高さと開口寸法を可変にすることで、運転条件が変動しても清澄水と汚泥層の分離を維持します。

コントローラと制御戦略 各設備ごとに、CFD解析と実運転の履歴データに基づくカスタムコントローラプログラムを作成します。制御はブランケット直接測定のみに依存せず、流量、汚泥濃度、温度、スラッジインデックス、還流度などのオンラインプロセス信号を用います。これによりトレンドを予測し、流入高さと開口を能動的に調整できます。

Hydrograv の運用上の利点

• 変動する水理・プロセス条件下で二次沈殿池の清澄性能を安定化
• 実効的な沈降性能を大幅に向上させ、制御不能な堆積物流出を低減
• 浮遊物の流出を抑え、放流水中のリンおよびCODの低減に寄与
• 流量や汚泥状態の変化に応じて流入形状を自動で適応

製品バリエーション / 表示画像 機械的設計の例として、"Bellows"（ベルローズ型）と"Cylinder"（シリンダー型）のレギュレータがHydrogravファミリーの代替バリアントとして示されます。

ドキュメント 詳細な技術資料、製品シートおよび製品ブックレットを提供します（設置詳細、流体曲線、制御ロジックの説明は製品PDFをご参照ください）。

技術仕様 / スペック

• 可変流入柱：Hydrograv Adapt
• CFDシミュレーションおよび運転履歴に基づく設備別カスタムコントローラプログラム
• 制御入力：現在流量、汚泥濃度、温度、スラッジインデックス、還流度（オンライン信号）
• 清澄水と汚泥層の分離を維持するために流入高さと開口を制御
• 放流水中の浮遊物、リン、CODを低減し、堆積物流出を制限するよう設計
• 複数の機械的設計を用意（例：ベルローズ型、シリンダー型）
