コンクリート用コンクリ－トポンプ車 PUMI 24-3

製品概要

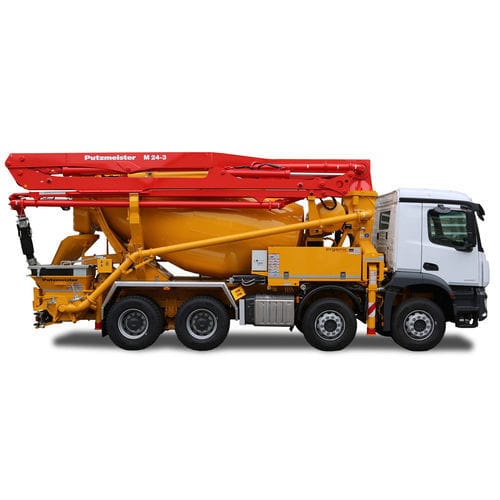

Putzmeister PUMI 24-3 は、ミキサー、ポンプ、3節のZ折りたたみ式配管ブームを一体化したミキサー車搭載コンクリートポンプです。従来のトラック搭載ポンプが大型すぎる、コストが高い、または柔軟性が不足する小〜中規模の現場向けに設計されています。

簡単な説明
3節のフレキシブルな配管ブーム、水平到達距離20 m。出入りの狭い現場向けにコンパクトで機動性の高いシャーシを用意。

主な特長

• 高積載量：4軸シャーシで5 m³以上
• ローターポンプ装着時に小規模現場に適する
• 短いホイールベースの機動的な3軸シャーシで提供可能
• 運転席前までの直近打設が可能
• 各種有用なオプション装備に対応

一般情報

• 展開高さ：23.8 m
• 総水平到達距離：20.0 m
• 有効到達距離：17.6 m
• 到達深さ：12.4 m
• エンドホース長（最大）：3 m
• 送管径：5.5"
• 水タンク：650 l
• 充填率（ドラム）：60 %
• ドラム回転数：1–14 rpm

構成 - ピストンポンプ CS

• 吐出量：指定なし
• 吐出圧：指定なし
• 材質シリンダー直径／ストローク：指定なし

構成 - ローターポンプ R 60

• 吐出量：指定なし
• 吐出圧：指定なし
• ローターホース（直径）：指定なし

技術仕様

• 型式：PUMI 24-3
• 配管ブーム：3節フレキシブル Z折りたたみ
• 水平到達距離：20 m
• 送管径：5.5"
• 水タンク：650 l
• エンドホース長（最大）：3 m
• 積載量：>5 m³（4軸シャーシ）
