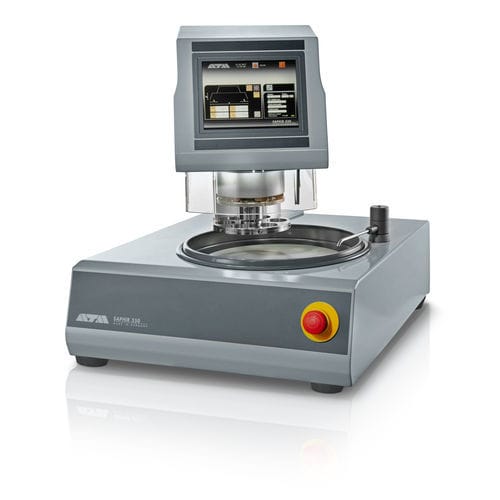

定置型研磨グラインダー Saphir 550

卓上空気電気

導入
SAPHIR 550 と RUBIN 520 は、作業ホイール Ø 200 - 300 mm に対応した次世代の単軸研磨・ポリッシング機です。RUBIN 520 ヘッドは自動保護カバーを備え、個別荷重または中央荷重の選択、プログラム可能なメモリ、内蔵の供給機構、自動的な除去量測定などの高度な制御機能を提供します。モーター駆動の高さ調整と空気圧ロック機構、並びに SAPHIR 350 ベースユニットの特長により、精密で再現性の高い処理が可能です。除去高さは 0.01 mm の精度でプリセットでき、プリセット値到達時に機械は自動停止します。

主な機能

• RUBIN 520 ヘッド搭載の単軸研磨/ポリッシング機
• 個別荷重または中央荷重の選択可能
• 作業ホイールおよびポリッシングヘッドの無段階変速
• タッチスクリーンによる電子制御
• プログラム可能なルーチンとメモリ
• 時計回り/反時計回りの回転が可能なポリッシングヘッド
• 左右および高さ調整用のメモリ機能
• 作業者保護のための自動前面保護カバー

運用と安全性のポイント
RUBIN 520 ヘッドは自動保護カバーを備え、作業者の安全性を高めます。制御システムは個別および中央の押し力を管理し、内蔵の供給システムをサポートし、材料除去量を自動計測します。モーター駆動の高さ調整と空気圧クランプにより平面性の高い処理が可能です。除去高さは 0.01 mm 単位で設定でき、設定値に達すると機械は自動停止します。

消耗品とサポート
最適な研磨・ポリッシング結果を得るには適切な消耗品の使用が重要です。QATM は SAPHIR 550 / RUBIN 520 構成に最適化された専用消耗品を提供しています。技術サポート、交換部品、プロセスに関するアドバイスも利用可能です。

マルチメディア
正しい操作、設定手順、中央圧の使用方法を示す教育・デモンストレーション動画が利用可能です。

技術仕様

• 作業ホイール：Ø 200 - 300 mm（注：製品説明では Ø 250 - 300 mm とも記載）
• 試料数（個別荷重）：1 - 6 個（Ø 50 mm）
• 個別押圧力：可変、5 - 80 N
• 中央押圧力：可変、20 - 400 N
• 接続電力：3.2 kVA
• 駆動出力（ベース）：0.75 kW S6/40%
• 駆動出力（ヘッド）：0.17 kW S1
• 速度（研磨機）：50 - 600 rpm
• 速度（ヘッド）：30 - 150 rpm
• 寸法（W x H x D）：560 x 550 - 650 x 660 mm
• 重量：約 85 kg
• 給水接続：1x 上水接続 R½" 最大 6 bar
