卓上研磨グラインダー Qpol series

電気手動式人間工学デザイン

概要

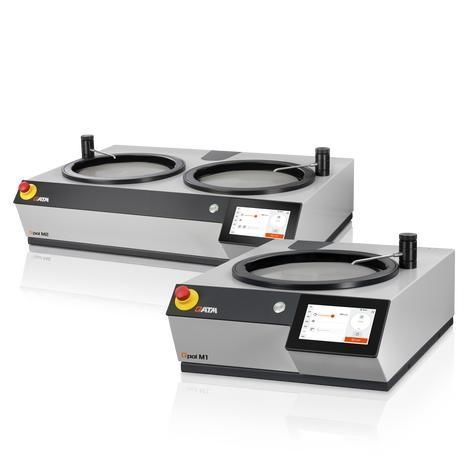

Qpol M1（単軸）およびQpol M2（二軸）は、材料試料作製（マテリアログラフィー）用に設計された手動の研削・研磨機です。作業盤はØ200、250、300 mmに対応し、可変速の駆動により多様な材料の処理が可能です。堅牢な構造と低振動設計により、安定した前処理結果を実現します。

製品の特長

• 操作が簡単：人間工学に配慮した統合タッチパネルでプロセスパラメータを表示し、手動で迅速に設定変更できます。
• 再現性の高い結果：調節可能なタイマーとトルク／接触圧表示により、手動工程の再現性を高めます。
• 自動化対応：Qdoser GO 自動分注システムと組み合わせて、両手仕上げのポリッシングやダイヤモンド懸濁液の精密分注が可能です。

耐久性と信頼性
溶接アルミ構造の本体に高品質な耐久性のある粉体塗装を施しています。低振動設計により非常にスムーズな運転が可能。可変速駆動は大きな試料にも対応する十分な性能を提供します。耐衝撃性プラスチック製の槽は耐食性に優れ、清掃が容易です。

簡易清掃システム
単一ディスク構成により部品の取り外しとアクセスが簡単です。スプラッシュガードリングや作業盤は最小限の作業で取り外せ、セットアップと清掃時間を短縮します。槽インサート（プラスチックライナー）は交換または取り外して、研削材や懸濁液の残留物を洗浄できます。

丈夫な引き出し式蛇口
作業領域や研削トレイの徹底的な清掃が可能。Cleaning Boost 機能は残留液を除去（約3秒で750 rpmで乾燥）します。準備プロセスの開始・終了時に給水バルブが自動で作動します。フレキシブルホース付きの頑丈な蛇口を装備。

人間工学に基づいたスプラッシュガード
使いやすい設計で飛散を抑え、長時間作業時の手の支えとしても機能します。グリップ凸部によりリング装着時でも研削・研磨材の交換が可能です。

作業安全
十分なサイズの槽面と緩装着のスプラッシュガードリングにより高い作業安全性を確保。スプラッシュガードと作業盤の間の小さな隙間が安全な運転を実現します。非常停止は全可動部を即時に停止します。

オプション：Qdoser 分注システム
半自動またはソフトウェア制御の分注システムをオプションで装備可能、プロセスの柔軟性が向上します。

• Qdoser GO：完全自動のソフトウェア制御分注システム。4本の着脱・補充可能なボトルで再現性のある分注が可能。磁気攪拌機能はオプション。
• Qdoser ONE：簡易連続分注用のスポイトボトル。

オプションの磁気撹拌機
磁気撹拌機により研磨剤を均一に保ち、懸濁液の沈降を防ぎ、研磨粒子の均等な分布を促します。

ユーザーインターフェース
QATM ユーザーソフトウェア搭載の7インチ産業用タッチスクリーンを統合。直感的なメニュー、進行状況表示、完了時の音声信号、内蔵タイマーおよびトルク／接触圧の直接表示により高い再現性を実現します。

消耗品
QATM は、再現性のある前処理結果を得るために最適化された一式の消耗品（ダイヤモンド懸濁液、潤滑剤、微細研磨剤）を推奨します。

仕様（技術データ）

• Qpol M1（単一ディスクユニット）：
  作業盤：Ø 200 / 250 / 300 mm
  槽内径：Ø 350 mm
  サンプルホルダー： -
  サンプル数： -
  接触力：手動
  速度（研削機）：30 - 600 rpm、連続可変
  給水接続：1x 飲料水 G ½" 最大 6 bar
  分注装置（オプション）：Qdoser GO、Qdoser ONE
  周囲温度：10 - 40 °C
  駆動出力（作業盤）：0.75 kW (S1) / 1.1 kW (S3)
  接続負荷：1.4 kVA
  電源接続：220 - 240 V, 50/60 Hz (1 Ph/N/PE); 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
  インターフェース：USB
  寸法（W x H x D）：511 x 293 x 756 mm
  重量（装備により）：約 40 kg
• Qpol M2（二重ディスクユニット）：
  作業盤：Ø 200 / 250 / 300 mm
  槽内径：Ø 350 mm
  サンプルホルダー： -
  サンプル数： -
  接触力：手動
  速度（研削機）：30 - 600 rpm、連続可変
  給水接続：1x 飲料水 G ½" 最大 6 bar
  分注装置（オプション）：Qdoser GO、Qdoser ONE
  周囲温度：10 - 40 °C
  駆動出力（作業盤）：0.75 kW (S1) / 1.1 kW (S3)
  接続負荷：1.4 kVA
  電源接続：220 - 240 V, 50/60 Hz (1 Ph/N/PE); 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
  インターフェース：USB
  寸法（W x H x D）：901 x 293 x 749 mm
  重量（装備により）：約 60 kg
