卓上研磨グラインダー Qpol PLUS series

電気産業用人間工学デザイン

導入

• 簡単に。自動化する。

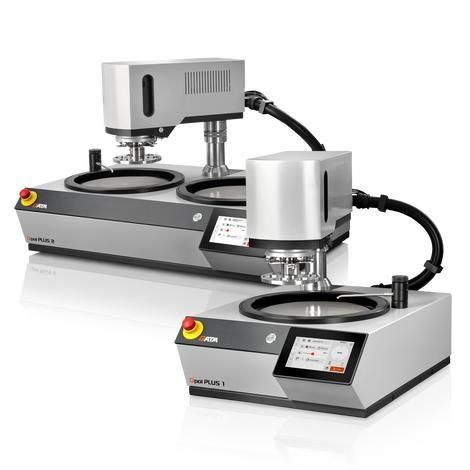

Qpol PLUS 1 および PLUS 2 は、金属組織試料の前処理向けの自動単輪／二輪式研削・研磨機です。単圧式または中央圧式で動作し、作業盤 Ø 200 / 250 / 300 mm に対応します。高性能の PLUS ヘッドは、最大 Ø 185 mm の大型サンプルホルダ（中央圧）を使用可能にします。

製品の利点

• 自動化された工程：高除去研削・研磨、ダイヤモンド懸濁液/潤滑剤の可変供給、接触圧の調整、速度制御および研磨ヘッドと作業盤の回転方向（同相/逆相）の設定が可能。すべてのパラメータを自由に設定できます。
• 高い柔軟性：L型サンプルホルダにより、中央圧で非常に大型のサンプルも処理可能です。
• 高い再現性：最大 200 件のカスタマイズ可能な準備メソッドを（ユーザーアカウント管理で保護して）保存でき、繰り返し処理でも一貫した結果を得られます。

堅牢で信頼性の高い設計
溶接アルミ製フレームに高品質粉体塗装を施した本体構造。

• 低振動設計により非常に安定した運転。
• 大型サンプルにも対応する速度制御式駆動。
• 耐衝撃性プラスチック製槽：耐腐食性があり掃除が容易。

スイベルベアリング付き研削／研磨ヘッド
操作性と柔軟性が高いヘッドで、調整可能なスイベルストップを装備。

• 両側に埋め込み式ハンドルと解除用プッシュボタンを備え、扱いやすい設計。
• ヘッドと作業面の間に十分な隙間があり、サンプルホルダの交換が容易。

簡易清掃システム
単一ディスク構造により部品の取り外しや清掃へのアクセスが容易。

• スプラッシュガードリングと作業盤は簡単に取り外せ、セットアップと清掃時間を短縮。
• プラスチック製インサートは交換または清掃が容易で、摩耗物や懸濁液の残渣を除去可能。

堅牢な引き出し式給水栓
作業領域やトレイの徹底洗浄を可能にします。

• Cleaning Boost 機能は媒体の残液を除去（約750 rpmで約3秒で乾燥）。
• 準備プロセス開始／終了時に水弁が自動的に作動。
• 柔軟なホース延長を備えた堅牢な蛇口。

オプション：Qdoser 給液システム
オプションの給液システムによりプロセスの柔軟性が向上します。

• Qdoser GO：ソフトウェア制御の完全自動ディスペンスシステム。4 本の着脱/補充可能ボトルで再現性のある供給（オプションで磁気撹拌装置）。
• Qdoser PLUS：微細研磨にも対応。微細研磨用懸濁液向け 1 L ボトルへのアップグレードが可能。

エルゴノミック形状のスプラッシュガード
はね返りを抑え、長時間作業時の手置きとしても使用できます。

• グリップ凹部によりリング装着状態でも研削/研磨材料の交換が可能。

直感的で使いやすい
QATM ユーザーソフトを搭載した 7 インチ産業用タッチスクリーンを装備。

• 直感的なメニュー構成と簡単な設定。
• ステータスバーと終了時の音響信号で進行状況を表示。
• タイマー内蔵およびトルク/接触圧の直接表示により高い再現性を実現。

PLUS ヘッド — 高生産性と大型サンプル対応
PLUS ヘッドは単圧モードで 5–80 N、中央圧モードで 20–350 N の接触圧を供給します。Ø 160 mm のサンプルホルダ使用時、変速で最大 6 個の Ø 50 mm サンプルを処理可能；L 型ホルダは中央圧ホルダを Ø 185 mm までサポートします。

• 自動研削・研磨により再現性のある結果を提供。
• 解除ボタン付き埋込みハンドルで移動が容易。
• 十分なクリアランスによりサンプルホルダの交換が迅速。

関連メディアおよび動画
Qpol GO / Qpol PLUS の準備ワークフローおよび機能を示す動画があります。

仕様 / 技術データ

• 作業盤：Ø 200 / 250 / 300 mm。
• 槽内径：Ø 350 mm。
• サンプルホルダ（標準）：単圧 Ø 160 mm；中央圧は最大 Ø 204 mm（直径）；L 型ホルダは中央圧ホルダを最大 Ø 185 mm までサポート。
• サンプル数：単圧 1–6 個（Ø 50 mm）；中央圧 1–5 個（Ø 70 mm）。
• 接触力：単圧可変 5–80 N；中央圧可変 20–350 N。
• 速度（作業盤）：30–600 rpm、無段階可変。
• 回転数（ヘッド）：30–160 min⁻¹。
• 駆動力（標準）：作業盤 0.75 kW (S1) / 1.1 kW (S3)；ヘッド 0.37 kW (S1)。
• 接続負荷：約 1.4 kVA。
• 電源：220–240 V, 50/60 Hz (1 Ph/N/PE) または 100–120 V, 50/60 Hz (1 Ph/N/PE)。
• 給水接続：1× 上水 G ½" 最大 6 bar。
• dosing device (optional): Qdoser GO, Qdoser PLUS (Qdoser ONE dropper option available).
• 使用周囲温度：10–40 °C。
• インターフェース：データ転送およびソフトウェア更新用 USB。
• Qpol PLUS 1 寸法（W × H × D）：511 × 610 × 756 mm；重量 ≈ 65 kg（装備により異なる）。
• Qpol PLUS 2 寸法（W × H × D）：901 × 610 × 749 mm；重量 ≈ 80 kg（装備により異なる）。
• 追加オプション：懸濁液用磁気撹拌装置、給液構成（Qdoser GO/PLUS）、ホース向けバックフラッシュ機能、最適な補充/清掃のための着脱式懸濁液ボトル。
