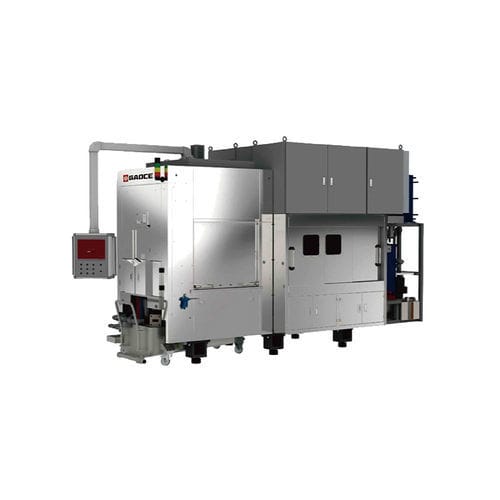

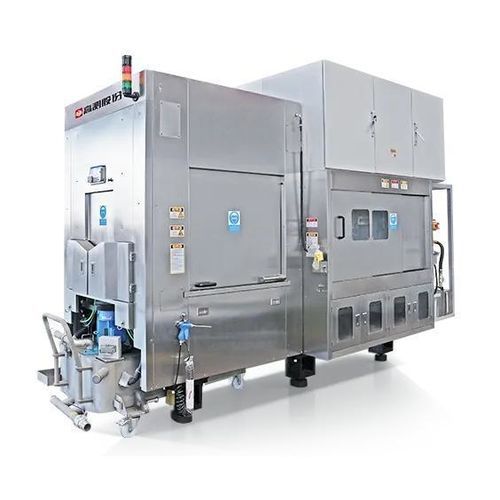

ダイアモンド ワイヤー鋸 GC-SADW6670

金属用サーボドライブ

製品説明
このダイヤモンドワイヤーソーは、棒材およびディスク状のサファイアのスライシング用に設計され、前方での投入/取り出しと左右両側でのワイヤー配線を備えています。装置幅は≤2 mで工場スペースの有効利用を図ります。サーボモータが張力スイングロッドを駆動し、張力調整の高い応答性を確保します。主要構造部は調整可能で、最大50 Nの切断張力、線速2400 m/min、棒長700 mmまでの切断要件に対応します。

主な特徴

• 前方での投入/取り出し、左右両側でのワイヤー配線（片方向または両方向投入対応）
• 装置幅≤2 mでフロアスペースを最適化
• サーボ駆動の張力スイングロッドによる精密な張力制御
• 最大50 Nの切断張力、線速2400 m/min、棒長700 mmに対応

製品仕様

• 型番: GC-SADW6670
• 用途: サファイアのスライシング/切断
• 投入/取り出し: 前方
• ワイヤー配線: 両側（片方向または両方向投入）
• 最大ワークサイズ: 4～6” × L700
• 最大線速: 2400 m/min
• ワイヤー径（鋼線）: 0.23 mm
• 切断張力: 10～50 N（設計最大50 N）
• 切断方式: 下方向切断
• 早送り/巻き戻し速度: 50～500 m/min
• 最大揺動角: ±12°；最大揺動速度: 12°/s
• 軸間距離: 395 mm
• 主ローラー溝外径: Φ192～Φ202 mm
• 最大ワイヤー貯蔵量: 65 km（0.2 mmワイヤー時）
• 対応ロッド長（設計）: 700 mm
• 概算寸法（L×W×H）: 4300 × 2000 × 3100 mm
• 概算機器重量: 約12000 kg
• 主ローラー重量: 約140 kg/本（正味）
