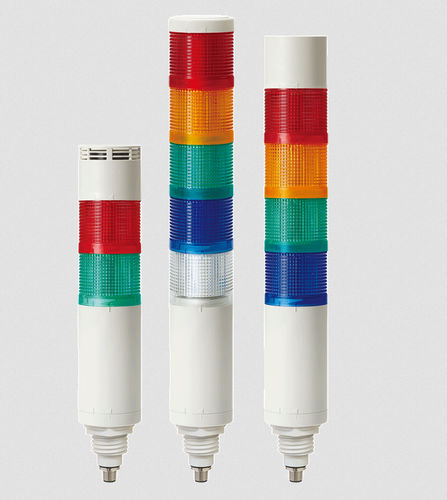

LED発光カラム QTG60L-IOL series

フラッシュストロボスコープ点滅

QTG60L-IOLは、産業用信号向けのIO‑Link対応プログラム可能なØ60mm LEDタワーライトです。1〜5段の工具不要で組み替え可能なロック式モジュール構造により、光パターンや内蔵ブザー（オプション）の構成が可能です。IO‑Linkによるスマートファクトリー接続（M12コネクタ）に対応します。

主な特長

• ロック式構造のモジュラーLED（常灯/点滅）タワーライトで、モジュールの工具不要追加・再配置が可能。
• 遠距離視認性に優れた特殊色拡散レンズを採用。
• 用途に応じた4つの動作モードをサポート：
• シンプルモード：個別の発光源の基本的なON/OFF制御。
• アドバンストモード：発光源ごとのON/OFFおよびストローブ時間の設定。
• レベルモード：処理作業向けの割合（%）入力による制御。
• デモモード：機能の順次表示。
• 発光動作は7種類に対応：On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3。
• IO‑Link V1.1（COM2 38,400 bps）を内蔵し、M12‑5ピンコネクタでIndustry 4.0システムにプラグ＆プレイ接続可能。

仕様 / 技術仕様

• モデルバリエーション：QTG60L-IOL（常灯/点滅）、QTG60L-IOL-HBZ（高音量ブザー内蔵）、QTG60L-IOL-WBZ（防水ブザー内蔵）。
• 型式表示：QTG60L-IOL。
• 電圧：DC 24V。
• 寸法：直径 Ø60 mm；高さ 175–375 mm（段数により変動）。
• 段数：1〜5段で設定可能（重量：1段 = 0.25 kg、2段 = 0.33 kg、3段 = 0.41 kg、4段 = 0.49 kg、5段 = 0.57 kg）。
• 使用可能LED色：R（赤）、A（アンバー）、G（緑）、B（青）、W（白）。注意：白色LEDモジュールとHBZまたはWBZブザーの同時使用はサポートされません。
• 材質：ハウジング – ABS；レンズ – PC。
• 保護等級：IP65（標準/防水ブザー仕様）；高音量ブザー仕様は防水ではありません。
• 動作温度：-30°C〜+50°C。
• ブザー（音圧）：高音量ブザー最大100 dB（1 m時）；防水ブザー最大85 dB（1 m時）。
• 消費電流（1段あたり）：発光源 70 mA；高音量ブザー 90 mA；防水ブザー 90 mA。
• IO‑Link：Version V1.1；伝送速度 38,400 bps（COM2）；コネクタ：M12‑5ピン（Male）Class A。
• 認証 / 適合：RoHS2および製品ページに記載のその他認証。
