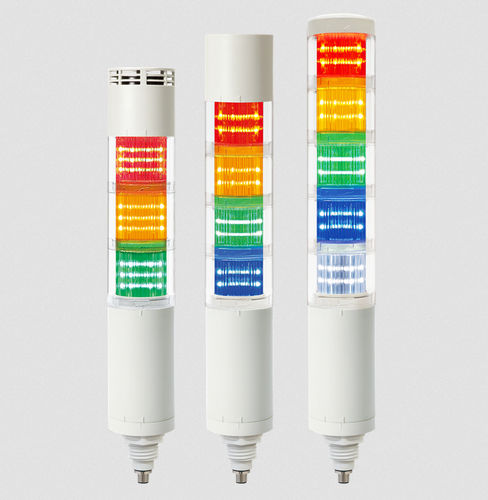

LED発光カラム QTC60L-IOL

フラッシュストロボスコープ点滅

製品概要
QTC60L-IOL は、産業用オートメーションおよびスマートファクトリー向けに設計された Ø60 mm の IO-Link 対応プログラム可能 LED タワーライトです。点灯・点滅の信号表示を構成可能で、IO-Link によりリモート設定や状態監視に対応します。

主な特長

• ツール不要でモジュール追加が可能なロック式のモジュラー設計により、色の組み替えが容易です。
• 外側レンズ内部に独立したカラーフィルターを配置し、明確な信号表示と消灯時の半透明表示による近接視認性の向上を実現します。
• 4つの動作モード：
• Simple Mode — 個別光源の基本的なオン/オフ制御。
• Advanced Mode — 各光源ごとのオン/オフやストロボ時間の設定。
• Level Mode — プロセスのフィードバック用に出力を百分率で制御。
• Demo Mode — 機能のシーケンシャルデモ。
• 光源動作：On、Slow Blink、Medium Blink、Fast Blink、Strobe 1、Strobe 2、Strobe 3 の7種。
• IO-Link 統合（Version 1.1）：データ交換とリモート設定に対応。伝送速度 38,400 bps（COM2）。
• コネクタ：M12 5ピン（オス）Class A — 標準プラグ&プレイ。
• 内蔵ブザーオプション：高音量ブザー（最大 100 dB @1 m）または防水ブザー（最大 85 dB @1 m）。注意：白色LEDモジュールは HBZ/WBZ と同時使用できません。

その他

• IO-Link 接続とプログラム可能な信号が必要な次世代スマート製造システム向けに設計されています。
• 白色LEDモジュールと高音量／防水ブザーの同時使用はサポートされません。

仕様

• 型番：QTC60L-IOL（連続/点滅）。バリアント：QTC60L-IOL-HBZ（高音量ブザー付）、QTC60L-IOL-WBZ（防水ブザー付）。
• シリーズ：QTC-IOL Series。
• 電源：DC 24 V。
• 寸法：直径 Ø60 mm；高さ 175–375 mm（層数により異なる）。
• 材質：ハウジング — ABS；フィルター／レンズ — PC。
• 保護等級：IP65（標準／防水ブザー）；高音量ブザー搭載モデルは非防水。
• IO-Link：Version 1.1；データ速度 38,400 bps（COM2）；コネクタ：M12 5ピン（オス）Class A。
• 音圧レベル：高音量ブザー 最大 100 dB（1 m）；防水ブザー 最大 85 dB（1 m）。
• 電流（1層あたり @ DC24V）：LED モジュール 70 mA；HBZ/WBZ 90 mA。
• 重量（層数別）：1層 — 0.25 kg；2層 — 0.33 kg；3層 — 0.41 kg；4層 — 0.49 kg；5層 — 0.57 kg。
• 使用可能 LED 色：R = 赤；A = アンバー；G = 緑；B = 青；W = 白（白色モジュールは HBZ/WBZ と併用不可）。
• 認証：RoHS2 および該当する表示アイコン。
