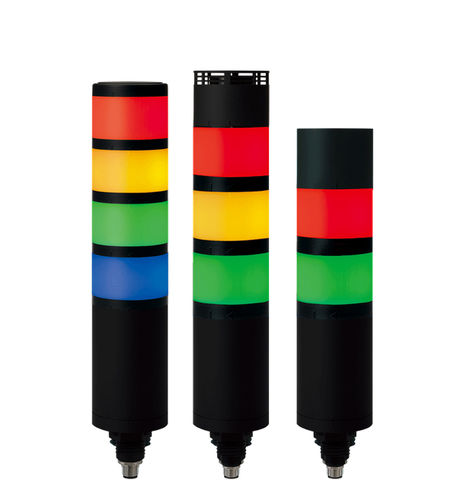

LED発光カラム QTR70L-IOL

フラッシュ常時2色

モジュール式のIO-Link対応プログラマブルØ70 mm LEDタワーライト。スマートファクトリー環境での高い視認性と柔軟な信号表示を目的に設計されています。

製品特長

• モジュール式のLED（点灯／点滅）タワーライト。ロック式構造により工具不要でモジュールの追加や色の並べ替えが可能です。
• 半透明PCレンズと特殊な拡散設計により、柔らかく拡散した光が遠方からの視認性を向上させます。
• IO-Link経由で4つの動作モードをサポート：シンプルモード（基本のON/OFF）、アドバンスドモード（ON/OFFおよびストローブのタイミング設定）、レベルモード（割合による出力制御）、デモモード（機能の順次表示）。
• ライト動作は7種類：ON / スローブリンク（遅） / ミディアムブリンク（中） / ファストブリンク（速） / ストローブ1 / ストローブ2 / ストローブ3。
• Industry 4.0対応のIO-Link（COM2）を内蔵し、M12コネクタによるプラグ＆プレイを実現します。
• コネクタ：M12-5Pin（オス）- Class A；通信速度：38,400 bps（COM2）。
• ブザー選択：大音量ブザー（最大100 dB／1 m）および防水ブザー（最大85 dB／1 m）。

仕様 / 技術データ

• 型番：QTR70L-IOL（バリエーション：QTR70L-IOL-HBZ = 大音量ブザー内蔵の点灯/点滅、QTR70L-IOL-WBZ = 防水ブザー内蔵の点灯/点滅）。
• 電源電圧：DC24 V。
• 寸法：直径 Ø70 mm │ 高さ：175–375 mm（段数により変動）。
• 材質：筐体 - ABS │ レンズ - PC。
• 保護等級：IP65（標準／防水ブザー搭載モデル）；大音量ブザー搭載モデルは防水非対応。
• 段数別重量：1段 = 0.37 kg；2段 = 0.52 kg；3段 = 0.67 kg；4段 = 0.82 kg；5段 = 0.97 kg。
• 段数別使用可能色モジュール：1段：R（Red）；2段：R（Red）、G（Green）；3段：R、A（Amber）、G；4段：R、A、G、B（Blue）；5段：R、A、G、B、W（White）。
• 注意：白色LEDモジュールと大音量ブザー（HBZ）または防水ブザー（WBZ）の同時使用は不可です。
• 光源／ブザー電流（1段あたり、DC24 V）：光源 = 70 mA；大音量ブザー = 90 mA；防水ブザー = 90 mA。
• 音圧：大音量ブザー 最大100 dB（1 m）、防水ブザー 最大85 dB（1 m）。
• コネクタ／通信：M12-5Pin（オス）Class A；IO-Link対応（COM2、38,400 bps）。
• 認証／適合：RoHS2（その他の認証は製品ページ参照）。
