LED発光カラム QTC70L-IOL

フラッシュストロボスコープ点滅

概要

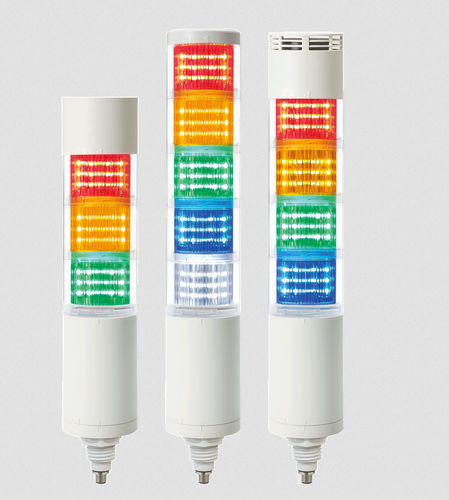

QTC70L-IOLは、産業用信号向けのØ70 mm IO-Link対応プログラム可能LEDタワーライトです。工具不要でモジュールの追加/取り外しが可能なロック式モジュラー構造を採用し、内蔵型の高音量ブザー（最大100 dB/1 m）または防水ブザー（最大85 dB/1 m）のオプションを選択可能です。IO-Link V1.1を搭載し、スマートファクトリー（Industry 4.0）へのプラグ＆プレイ統合に対応します。

主な製品特徴

• 定常/点滅対応のモジュラー型LED信号塔。ロック式構造により工具不要でモジュール交換が可能。
• 外側レンズ内に別置きのカラーフィルタを配置し、点灯時の明確な視認性を確保。消灯時は透過フィルタで視認性を損ねません。
• 環境に応じた4つの動作モード：
  • Simple Mode：各光源の基本的なON/OFF制御。
  • Advanced Mode：各光源のON/OFFおよびストローブ時間の設定。
  • Level Mode：プロセス制御向けの割合（％）入力による光出力制御。
  • Demo Mode：機能の順次デモンストレーション。
• 光源の動作パターンは7種類：On、Slow Blink、Medium Blink、Fast Blink、Strobe 1、Strobe 2、Strobe 3。
• IO-Link技術を統合（Version 1.1）、データ伝送速度38,400 bps（COM2）。コネクタ：M12-5Pin（オス）- Class Aで標準的なプラグ＆プレイに対応。
• オプションのブザー：高音量ブザー（最大100 dB/1 m）および防水ブザー（最大85 dB/1 m）。

仕様

• モデル：QTC70L-IOL（バリエーション：QTC70L-IOL、QTC70L-IOL-HBZ = 高音量ブザー内蔵、QTC70L-IOL-WBZ = 防水ブザー内蔵）。
• 電源電圧：DC24V。
• IO-Link：Version 1.1；データ伝送速度：38,400 bps（COM2）；コネクタ：M12-5Pin（オス）- Class A。
• 外形寸法：直径 Ø70 mm；高さ：175–375 mm（層数／組立による）。
• 材質：フィルターレンズ - PC；レンズ - PC；筐体 - ABS。
• 保護等級：IP65（標準／防水ブザー仕様）；高音量ブザー仕様は防水ではありません。
• 光源／ブザー電流（1層、DC24V時）：光源電流 = 70 mA；高音量ブザー電流 = 90 mA；防水ブザー電流 = 90 mA。
• 層数／重量／使用可能色：
  • 1層 — 重量: 0.25 kg — 色: R (Red)
  • 2層 — 重量: 0.33 kg — 色: R (Red), G (Green)
  • 3層 — 重量: 0.41 kg — 色: R (Red), A (Amber), G (Green)
  • 4層 — 重量: 0.49 kg — 色: R (Red), A (Amber), G (Green), B (Blue)
  • 5層 — 重量: 0.57 kg — 色: R (Red), A (Amber), G (Green), B (Blue), W (White)
• 注意：ホワイトLEDモジュールと高音量ブザー（HBZ）または防水ブザー（WBZ）の同時使用はサポートされていません。
• 認証：メーカー発行の認証は製品ダウンロードから取得可能。製品ページに証明書画像を表示。
• 取付／統合：モジュラー組立およびIO-Link M12コネクタによるシステム統合を想定した設計で、プラグ＆プレイ導入に対応します。
