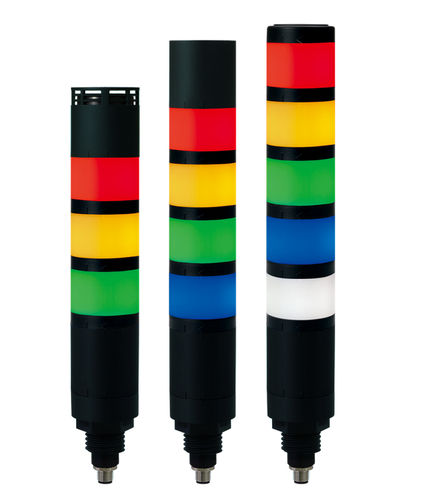

LED発光カラム QTR60L-IOL

フラッシュストロボスコープ点滅

概要
QTR60L-IOLはØ60 mmのモジュラー型LEDタワーライトで、IO-Link通信を内蔵しています。点灯／点滅のプログラム可能な表示が可能で、高音量または防水ブザー内蔵のオプションがあります。

主な特徴

• モジュール追加や色の並べ替えを工具不要で行えるロック式構造のモジュラータワーライト。
• 近距離で見やすく、遠距離での視認性に優れた拡散レンズを採用。
• 用途に応じた4つの動作モード：
  • Simple Mode：各光源の基本的なON/OFF制御。
  • Advanced Mode：各光源ごとのON/OFFおよびストローブのタイミング設定。
  • Level Mode：入力比率に応じた出力制御（プロセス運用向け）。
  • Demo Mode：機能の順次デモンストレーション。
• 7種類の光動作に対応：On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3。
• IO-Link（クラスA）を内蔵し、スマートファクトリー／Industry 4.0への統合に適しています。
• コネクタ：M12-5Pin（Male）クラスA、プラグ＆プレイ対応。
• データ伝送速度：38,400 bps（COM2）。
• オプションの内蔵ブザー：高音量ブザー 最大100 dB @1 m／防水ブザー 最大85 dB @1 m。

仕様

• 型式：QTR60L-IOL（バリエーション：QTR60L-IOL-HBZ = 高音量ブザー内蔵、QTR60L-IOL-WBZ = 防水ブザー内蔵）。
• 電圧：DC 24 V。
• 寸法：直径 Ø60 mm；高さ 175–375 mm（段数により変動）。
• 材質：レンズ – PC；ハウジング – ABS。
• 保護等級：IP65（標準／防水ブザー装着時）；高音量ブザー装着時は防水ではありません（HBZ）。
• 段数別質量（約）：1段 = 0.25 kg；2段 = 0.33 kg；3段 = 0.41 kg；4段 = 0.49 kg；5段 = 0.57 kg。
• モジュール色（各段）：R = 赤；A = アンバー；G = 緑；B = 青；W = 白（白色モジュールはHBZまたはWBZとの同時使用は不可）。
• 電流（1段、DC24V時）：光源 = 70 mA；高音量ブザー = 90 mA；防水ブザー = 90 mA。
• 動作温度範囲：-30 ℃ ~ +50 ℃。
• 認証／適合：RoHS2（その他の認証は製品ページ参照）。

統合とドキュメント

• IO-LinkクラスAにより標準IO-Linkマスター経由でのパラメータ設定と監視が可能です。M12-5Pinコネクタでプラグ＆プレイ接続を行ってください。
• 詳細寸法、3D STEP/CAD、マニュアル、IODDファイルは製品ダウンロードリソースを参照してください。
