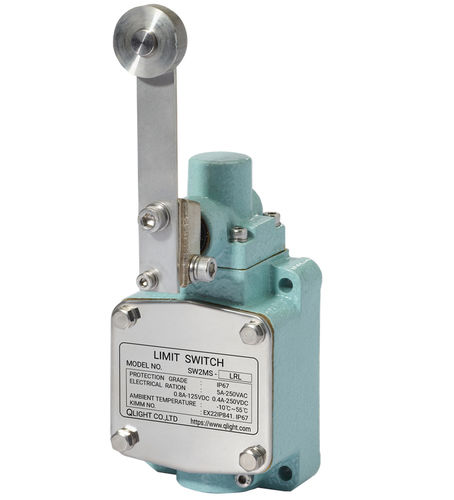

クレーン用リミット スイッチ SW2MS-LRL

コンベア用大型腐食防止

過酷で腐食性のある環境向けに設計された調整可能な大形ローラレバー付きの耐久型リミットスイッチです。外装はSTS316Lステンレス鋼で構成され、優れた耐食性・耐塩性を持ち、強い機械的負荷に耐える設計です。

製品の特長

• 本体およびヘッドをSTS316Lステンレス鋼で構成した堅牢な構造により、海洋環境や化学ガス雰囲気での高い耐食性・耐塩性を実現します。
• 高い機械的強度により、作動子に伝わる不規則な力を吸収し、重負荷下でも安定した動作を確保します。
• Qlightの独自二重戻りスプリング方式により、長期間使用後も安定した動作特性を維持します。
• 極地や洋上条件での耐食性向上のため、外部ボルト・ナット等の部品もステンレス（STS）を採用しています。
• 代表的な用途：天井クレーン、大型コンベヤ、重工業機械、屋外プラント設備、船舶甲板機械、港湾荷役機器、腐食性の酸性またはアルカリ性ガスを含む化学プラント等。
• 低温タイプ（-40°C〜+40°C）および高温タイプ（+50°C〜+120°C）はオプションで対応可能です。

仕様 / 技術データ

• 商品名（型式）：SW2MS-LRL
• 寸法：68（W）× 88.5（H）× 203（L）mm
• 材質：本体、ヘッド、ボルト＆ナット、ローラー、スプリングロッド — ステンレス（STS316L）
• 保護等級：IP67
• 機械的寿命：30万回以上
• 電気的寿命：10万回以上
• 許容作動サイクル — 機械：毎分120回（最大）
• 許容作動サイクル — 電気：毎分30回（最大）
• 絶縁抵抗：500 V DCで100 MΩ以上
• 接触抵抗（初期）：50 mΩ以下
• 耐電圧：非連続端子間：1,000 V AC、50–60 Hz、1分間；各端子と非導電性金属部間：2,000 V AC、50–60 Hz、1分間
• 耐衝撃性：破壊約1,000 m/s²（100G）；誤動作約250 m/s²（25G）
• 耐振動性：10〜55 Hz、振幅二重1.5 mm
• 許容動作温度範囲：-10°C〜+55°C；耐寒タイプ：-40°C〜+40°C；耐熱タイプ：+50°C〜+120°C；RMRS対応タイプ：-55°C〜+65°C
• 使用周囲湿度範囲：45〜85% RH
• 認証：認証あり（製品資料／ダウンロードを参照）
