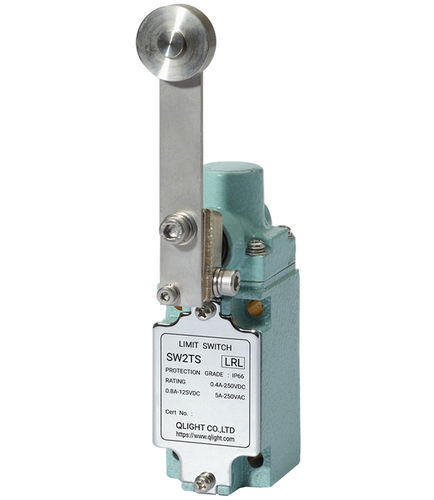

クレーン用リミット スイッチ SW2TS-LRL

コンベア用大型腐食防止

概要

調整可能な重作業用大型ローラーレバリミットスイッチ SW2TS-LRL。腐食性・海洋・極端温度環境向けに設計され、主にSTS316Lステンレス鋼で構成されており、外部部品もステンレスで長期的に安定した動作と高い耐食性を実現します。

主な特徴

• 堅牢構造：本体およびヘッドはSTS316Lステンレス鋼製で、耐食性および耐塩害性に優れ、海洋環境や化学ガス環境に適合
• 独自の二重リターンスプリング方式により、長時間使用後も安定した動作特性を維持
• 外部ボルト・ナット・部品はステンレス製で、過酷なオフショアや極地条件での耐食性を確保
• 寒冷対応マイクロスイッチ、低温グリース、シリコーンパッキンにより低温環境でも信頼性のある動作
• 標準スイッチと同一の取付穴・外形寸法を持つヘビーデューティ仕様で交換が容易
• 代表的な用途：天井クレーン、大型コンベヤ、重工業機械、屋外プラント、船舶甲板機器、港湾荷役機器、腐食性ガスを扱う化学プラント等
• 低温型（-40°C〜+40°C）および高温型（+50°C〜+120°C）は別注対応可能

仕様 / 技術データ

• 型式：SW2TS-LRL
• 寸法：43(W) × 51.3(H) × 192.5(L) mm
• 材質：本体、ヘッド、ボルト＆ナット、ローラー、スプリングロッド — ステンレス鋼（本体/ヘッド：STS316L、外部ボルト/ナット/部品：ステンレス）
• 保護等級：IP66
• 機械的寿命：200万回以上
• 電気的寿命：20万回以上
• 許容動作周期：機械 120回/分 最大；電気 30回/分 最大
• 絶縁抵抗：500 V DCで100 MΩ以上
• 初期接触抵抗：50 mΩ以下
• 耐電圧：非連続端子間：1,000 V AC、50–60 Hz、1分；各端子と非導電金属部間：2,000 V AC、50–60 Hz、1分
• 耐衝撃：破壊 約1,000 m/s²（100G）；誤動作 約250 m/s²（25G）
• 耐振動：10–55 Hz、2重振幅 1.5 mm
• 使用可能温度範囲：標準 -10°C〜+55°C；寒冷対応 -40°C〜+40°C；耐熱型 +50°C〜+120°C
• 周囲湿度範囲：45〜85% RH
• 突入電流：NC（常閉）最大 20 A；NO（常開）最大 10 A
