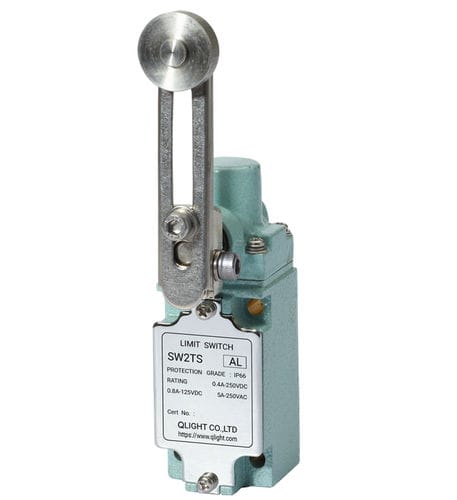

クレーン用リミット スイッチ SW2TS-AL

コンベア用IP66ローラー式レバー付

概要
SW2TS-ALは、過酷で腐食性のある環境向けに設計された調整式ローラーレバ型リミットスイッチです。主にSTS316Lステンレス製の構造と堅牢な内部設計により、長期にわたる安定動作が可能で、海洋・オフショアや化学プラントでの使用に適しています。

主な特長

• 本体およびヘッドはSTS316Lステンレス製で、優れた耐食性・耐塩性を有し、海洋環境や腐食性ガス環境に適合します。
• 独自のダブルリターンスプリング機構により、長期間使用後も安定した動作特性を維持します。
• 外部ボルト・ナット等の部品もステンレス製で、極地やオフショア環境での耐食性を確保します。
• 低温仕様のマイクロスイッチ、低温用グリース、シリコーンパッキンにより極低温環境でも信頼性の高い動作を実現します。
• 標準スイッチと同一の取り付け穴・外形寸法を持つヘヴィデューティ仕様です。
• 調整可能なローラーレバ式の作動形態で、設置や検出角度の調整が可能です。

用途

• オーバーヘッドクレーン、大型コンベヤ、重工業機械の位置検出。
• 屋外プラント設備、船舶デッキ機器、港湾荷役機器。
• 腐食性の酸性またはアルカリ性ガスの存在する化学プラント。

仕様

• 型式：SW2TS-AL
• 保護等級：IP66
• 寸法：43(W) × 51.3(H) × 200(L) mm
• 材料：本体、ヘッド、ボルト＆ナット、ローラー、スプリングロッド — ステンレス（STS316L）
• 機械的寿命：200万回以上
• 電気的寿命：20万回以上
• 許容動作周期：機械的 — 最大120回/分；電気的 — 最大30回/分
• 絶縁抵抗：500 V DCで100 MΩ以上
• 初期接触抵抗：50 mΩ以下
• 耐電圧：非連続端子間 — 1,000 V AC、50〜60 Hz、1分；各端子と非導電金属部間 — 2,000 V AC、50〜60 Hz、1分
• 耐衝撃性：破壊 約1,000 m/s²（100G）；誤動作 約250 m/s²（25G）
• 耐振動性：10〜55 Hz、1.5 mm 二重振幅
• 使用温度範囲：標準 — -10°C〜+55°C；耐寒仕様 — -40°C〜+40°C；耐熱仕様 — +50°C〜+120°C
• 周囲湿度範囲：45〜85% RH
• 突入電流（代表値）：NC（通常閉）最大 20 A；NO（通常開）最大 10 A
• 海洋/オフショアや腐食性化学環境を含む重工業用途に適した設計
