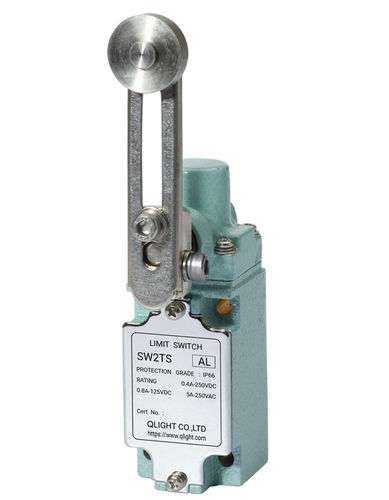

チェーンホイスト用リミット スイッチ SW2TS-AL

ウィンチコンベア用IP66

SW2TS-ALはQlight製の重負荷用調整式ローラーレバ型リミットスイッチで、過酷・腐食性・極端温度環境向けに設計され、堅牢なステンレス構造と高い防水防塵性能を備えています。

主な特徴

• 本体・ヘッドにSTS316Lステンレスを採用した堅牢構造で、海洋や化学ガス環境に適した優れた耐食性・耐塩水性を発揮します。
• 独自の二重復帰バネ方式により、長時間使用後も安定した動作特性を維持します。
• 外部ボルト・ナット等の外装部品もステンレス化し、極地やオフショア環境での耐食性を向上させています。
• 寒冷対応マイクロスイッチ、低温グリース、シリコンパッキンにより極低温環境でも信頼性ある動作を実現します。
• 標準スイッチと同一の取り付け穴・外形寸法を持ち、重負荷用途に適しています。
• 典型的な用途：天井クレーン、大型コンベヤー、重工業機械、屋外プラント設備、船舶甲板機器、港湾荷役機器、腐食性ガスを扱う化学プラント等。
• 低温・高温仕様のカスタム対応が可能です（要問い合わせ）。

仕様 / 技術データ

• 製品種別：調整式ローラーレバ型
• 寸法：43（W）×51.3（H）×200（L）mm
• 材質：本体、ヘッド、ボルト＆ナット、ローラー、スプリングロッド - ステンレス（STS）
• 保護等級：IP66
• 機械的寿命：200万回以上
• 電気的寿命：20万回以上
• 許容動作サイクル：機械的：最大120回/分；電気的：最大30回/分
• 絶縁抵抗：500 V DCにて100 MΩ以上
• 初期抵抗：50 mΩ以下
• 耐電圧：非連続端子間：1,000 V AC、50–60 Hz、1分；各端子と非導電金属部間：2,000 V AC、50–60 Hz、1分
• 耐衝撃：破壊時約1,000 m/s²（100 G）；誤動作時約250 m/s²（25 G）
• 耐振動：10〜55 Hz、複振幅1.5 mm
• 許容使用温度範囲：標準：-10°C〜+55°C；寒冷仕様：-40°C〜+40°C；耐熱仕様：+50°C〜+120°C
• 周囲湿度範囲：45〜85% RH
• 突入電流：NC（常閉）最大20 A；NO（常開）最大10 A
