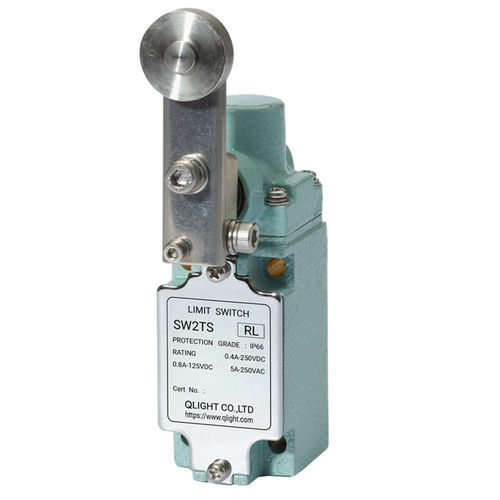

クレーン用リミット スイッチ SW2TS-RL

コンベア用大型腐食防止

SW2TS-RLは、過酷な産業および海洋環境向けに設計された高耐久ローラーレバー式リミットスイッチです。STS316Lステンレス製の本体・ヘッド、温度仕様の選択肢、独自のダブルリターンスプリング構造を組み合わせ、広い温度範囲で安定した長期動作を実現します。

製品の特長

• 本体およびヘッドはSTS316Lステンレス製で、腐食・塩害に強く、海洋環境や化学ガス雰囲気に適合
• 独自のダブルリターンスプリングにより、長時間使用後も安定した動作特性を維持
• 外部ボルト・ナット・ローラー等をステンレス化し、極地やオフショアの厳しい環境での耐食性を確保
• 耐寒型マイクロスイッチ、低温用グリース、シリコンパッキンにより低温下でも信頼性の高い動作を実現
• 標準スイッチと同一の取付穴・外形寸法により置換が容易
• 代表的な用途：天井クレーン、大型コンベヤー、重量産業機械、屋外プラント、船甲板機械、港湾荷役機器、腐食性の酸性・アルカリ性ガスを扱う化学プラント
• 選択可能なバリエーション：耐寒タイプ（-40°C〜+40°C）、耐熱タイプ（+50°C〜+120°C）

仕様

• 保護等級：IP66
• 機械的寿命：200万回以上
• 電気的寿命：20万回以上
• 許容動作サイクル：機械的 — 最大120回/分；電気的 — 最大30回/分
• 絶縁抵抗：500 V DCで100 MΩ以上
• 初期抵抗：最大50 mΩ
• 耐電圧：非連続端子間 — 1,000 V AC（50–60 Hz）1分；各端子と非導電性金属部間 — 2,000 V AC（50–60 Hz）1分
• 耐ショック性：破壊 — 約1,000 m/s²（100 G）；誤動作 — 約250 m/s²（25 G）
• 耐振動性：10〜55 Hz、二重振幅1.5 mm
• 許容動作温度範囲：標準 — -10°C〜+55°C；耐寒タイプ — -40°C〜+40°C；耐熱タイプ — +50°C〜+120°C
• 周囲湿度範囲：45〜85% RH
• 突入電流：NC（常閉）— 最大20 A；NO（常開）— 最大10 A
• 認証：記載なし
