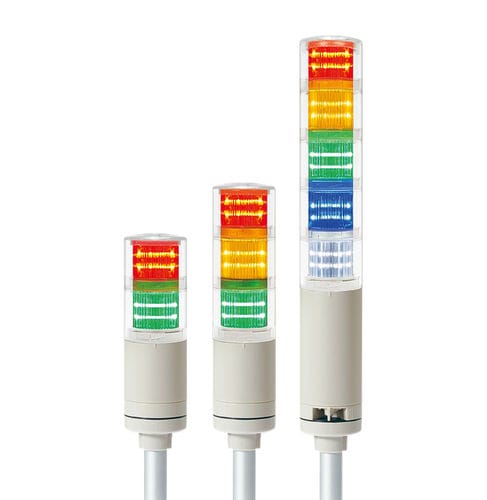

LED発光カラム QTC50L

フラッシュ常時5色

製品概要
産業用途向けφ50mm柱取り付け式LEDシグナルタワー。1〜5段のモジュール構成で、点灯（固定）または点灯/点滅の動作が選択可能。QTCAは一体型レンズカバーで外観を簡素化。内蔵ブザー（最大85 dB）や2音／高音量ブザーのオプションあり。

主な特長

• モジュール式LED固定／点滅シグナルタワー
• 外側レンズ内部に色別フィルターを配置し明確な信号を実現
• ロックタイプ構造により工具不要でモジュール追加・色配置変更が可能
• QTCAタイプはレンズとカバーを一体化し意匠性を向上
• 透過フィルターにより消灯時の眩しさを低減
• 柱取付用の各種ブラケットを用意
• 内蔵ブザーは音量調整可能（標準：最大85 dB/1 m）
• 2音タイプや高音量（約100 dB）ブザーの選択可
• NPN/PNP入力対応、NPNオープンコレクタでPLCに直接接続可能
• 点滅周波数：60–80 回/分
• 使用温度範囲：-30°C〜+50°C
• 保護等級：標準 IP65、内蔵ブザータイプ IP54
• 標準はプリワイヤード、M12コネクタはオプション
• 24VDCのUL認証モデルを選択可
• 規格：CE、UL、RoHS準拠

製品仕様（概要）

• 型番：QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• 段数：1〜5段
• 電源：DC12V / DC24V / AC110–220V（ACは100–240Vフリーボルト対応）
• 認証：CE、UL（ULはDC24Vモデル）
• 重量例：0.35 kg（1段 DC）/ 0.45 kg（1段 AC）〜 0.69–0.79 kg（5段）
• 色：R=赤、A=アンバー、G=緑、B=青、W=白

電気消費（1段基準）

• 光源電流：DC12V = 90 mA | DC24V = 70 mA | AC110–220V = 最大55 mA
• ブザー電流：DC12V = 40 mA | DC24V = 75 mA | AC110–220V = 最大55 mA

音声パターン（標準／例）

• 1音：「Pi-- Pi--」（遅い）
• 2音（カスタム）：「Pi--- Pi---」（中）／「Pi pi pi」（短）
• 連続音（カスタム）：「Pi---」（連続）

寸法・材質

• 直径：Ø50 mm
• 高さ：段数により344–592 mm
• 材質：レンズ – PC；内レンズ – PC；ハウジング – ABS；ポール – アルミ

環境・規格

• 使用温度：-30°C〜+50°C
• 保護等級：IP65（標準）／ IP54（ブザー内蔵タイプ）
• 認証：CE、UL；RoHS準拠

技術仕様

• シリーズ／型式：QTC / QTCA シリーズ — QTC50L / QTCA50L バリエーション（固定、固定＋ブザー、固定/点滅、固定/点滅＋ブザー）
• 取付：柱取り付け（Ø50 mm）
• ライトモード：固定、固定／点滅
• 入力互換性：NPN / PNP トランジスタ駆動；NPNオープンコレクタでPLCに直接接続可能
• 配線：標準プリワイヤード；M12コネクタはオプション
• 選択項目：内蔵ブザー（音量調整可）、2音ブザー、高音量ブザー、QTCA一体レンズ、UL認証24 VDCモデル
