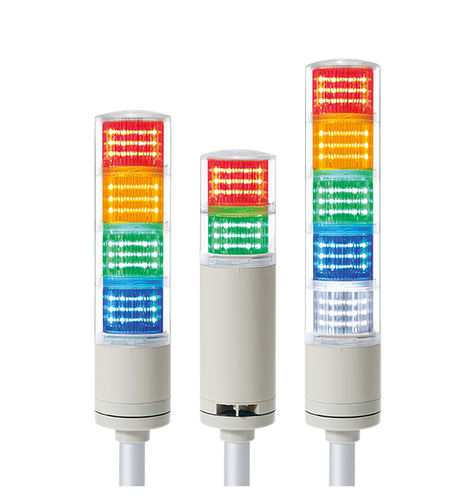

LED発光カラム QTC70Lフラッシュ常時5色
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- LED
- タイプ
- フラッシュ, 常時
- 色数
- 5色
- 保護レベル
- IP65, IP54
- 設置
- マスト上
- オプションとアクセサリー
- ブザー付き
- その他の特徴
- モジュール式
詳細
製品概要
主な特長
製品仕様（概要）
電流 - 光源 / ブザー（1段基準）
音色の組み合わせ（標準）
機械的仕様・取付け
認証・発注情報
- Ø70mm ポール取付け信号タワー、モジュール式LED（定常／点滅）
- 型式：QTC70L、QTCA70L（QTCA：レンズとカバー一体型）
- 1段〜5段で構成可能、カラー組合せ対応
- 内蔵ブザーはオプション（標準最大85dB、オプションで100dBおよび2音タイプ）
- 保護等級：標準IP65、内蔵ブザータイプはIP54
- 使用温度範囲：-30°C〜+50°C
- 電源：DC12V、DC24V、AC110〜220V（AC機種は100〜240V幅）／UL認定DC24Vモデルあり
- 標準でプリワイヤード、M12コネクタは要望時対応
主な特長
- モジュール構造により工具不要での追加・交換が可能（ロック式）
- 外側レンズ内に独立した内側カラーフィルタを配置し信号の明瞭化を実現
- QTCAはレンズとカバーが一体で外観が簡素／美観性向上
- 消灯時の視認性向上のための半透明フィルタ
- ポール取付け用の各種ブラケットに対応
- 内蔵ブザーや複数の音色設定に対応
- PLC直結対応：NPNオープンコレクタ入力対応（PNPタイプもあり）
- 点滅速度：60〜80回/分
製品仕様（概要）
- 型式：QTC70L / QTC70L-BZ / QTC70LF / QTC70LF-BZ / QTCA70L / QTCA70L-BZ / QTCA70LF / QTCA70LF-BZ
- 段数：1〜5段
- 対応電圧：DC12V / DC24V / AC110〜220V（AC機は100〜240V）
- 質量（約）：1段 0.56kg（DC12/24V）/ 0.66kg（AC）；2段 0.68kg / 0.78kg；3段 0.83kg / 0.92kg；4段 0.98kg / 1.08kg；5段 1.22kg / 1.31kg
- 色：R-赤、A-アンバー、G-緑、B-青、W-白（段ごとに設定可能）
電流 - 光源 / ブザー（1段基準）
- DC12V：光源 105 mA；ブザー 40 mA
- DC24V：光源 70 mA；ブザー 75 mA
- AC110〜220V：光源 最大60 mA；ブザー 最大55 mA
音色の組み合わせ（標準）
- 1音 — Pi-- Pi--（スロー）
- 2音（カスタム） — Pi--- Pi---（ミドル）；Pi pi pi（ショート）
- 連続音（カスタム対応）
機械的仕様・取付け
- 直径：Ø70 mm
- 高さ（段数・付属品により）：約274〜557 mm
- 材質：レンズ PC、内レンズ PC、ハウジング ABS、ポール アルミニウム
- 取付け：産業用ポール取付けブラケット各種対応
認証・発注情報
- 認証：CE、UL；RoHS準拠
- DC24VのULリストモデルあり
- 標準はプリワイヤード構成；発注時にM12コネクタ、ブザー仕様、段数、電圧を指定してください
