LED発光カラム QTC60L

フラッシュ常時5色

概要

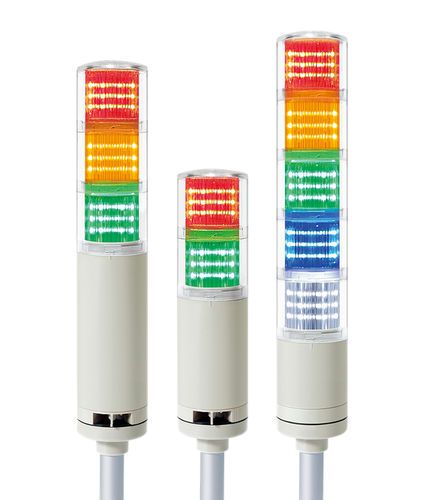

Ø60mm ポール取付け式 LED 塔灯（QTC60L / QTCA60L）。常時点灯および常時点滅（ステディ／フラッシング）仕様を用意。内蔵ブザーや複数段構成により視覚・聴覚の双方で信号を提供可能。

製品の特長

• モジュール式LED塔灯。ロック式構造により工具不要でモジュールの追加・取り外しが可能
• 外側レンズ内に別付けのカラー内レンズを配置し、信号の視認性を向上
• QTCAタイプはレンズとカバーが一体化された簡素な外観
• 消灯時は半透明フィルタにより近接視認時の眩しさを軽減
• 設置場所に応じた各種ポール取付け用ブラケットを用意
• 内蔵ブザー標準（1 mで最大85 dB）あり。2音式や高音量（100 dB）タイプも選択可
• NPNオープンコレクタ駆動入力に対応しPLCへ直接接続可能
• 点滅速度：60〜80回/分
• 動作温度範囲：-30°C〜+50°C
• 保護等級：標準 IP65、内蔵ブザータイプ IP54
• 標準はプレ配線；M12コネクタはオプション
• 24 VDC のULリストモデルあり
• 取得規格：CE、UL；RoHS準拠

製品仕様

• 型番：QTC60L / QTC60L-BZ（常時 / 常時＋内蔵ブザー） / QTC60LF / QTC60LF-BZ（常時/点滅 / 常時/点滅＋内蔵ブザー） / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• 直径：Ø60 mm
• 高さ（段数およびポールにより変動）：352〜635 mm
• 電圧：DC12V、DC24V、AC110V〜220V（ACフリーボルテージ範囲 100〜240V）
• 保護等級：IP65（標準） / IP54（内蔵ブザータイプ）
• 各段の色：赤、アンバー、緑、青、白

光源／ブザー電流（1段基準）

• DC12V：光源 105 mA；ブザー 40 mA
• DC24V：光源 70 mA；ブザー 75 mA
• AC110V〜220V：光源 最大 60 mA；ブザー 最大 55 mA

音色組合せ（標準製品）

• 単音：'Pi-- Pi--'（ゆっくり）
• 2音（カスタム）：'Pi--- Pi---'（中程度）および 'Pi pi pi'（短）
• 連続音 'Pi-' はカスタムで対応可

付属品

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

仕様（技術情報）

• 材質：レンズ - PC；内レンズ - PC；ハウジング - ABS；ポール - アルミニウム
• 段ごとの重量（DC12V / DC24V / AC110V〜220V）：1段 0.43 kg / 0.43 kg / 0.53 kg；2段 0.52 kg / 0.52 kg / 0.62 kg；3段 0.60 kg / 0.60 kg / 0.70 kg；4段 0.69 kg / 0.69 kg / 0.79 kg；5段 0.77 kg / 0.77 kg / 0.87 kg
• ブザー音圧レベル：標準 最大85 dB；オプションで100 dBまたは2音タイプあり
• 取付：ポール取付け（各種ブラケット対応）；ロック式構造で工具不要のモジュール追加/取り外し可能
• コネクタ：標準はプレ配線；M12コネクタはオプション
• 認証：CE、UL（24 VDC はULリスト対象オプション）；RoHS準拠
