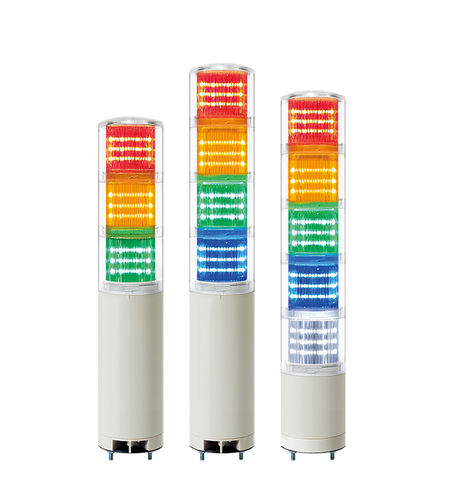

LED発光カラム QTC50MLフラッシュ常時2色
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- LED
- タイプ
- フラッシュ, 常時
- 色数
- 3色, 4色, 2色, 5色
- 保護レベル
- IP65, IP54
- オプションとアクセサリー
- ブザー付き
- その他の特徴
- モジュール式
詳細
概要
主な特長
製品概要
使用可能色（段数別）
技術表
モデル / 段数 / 電圧 / 認証 / 重量 / 色
光源／ブザー電流（1段基準）
音色組合せ（標準）
材料
仕様
- 産業用信号向け Ø50 mm 直付け LED 表示灯
- 常灯および常灯/点滅のモジュール式設計
- 内蔵ブザーは最大85 dB（高音量・2音タイプのオプションあり）
主な特長
- 外部レンズはクリア、内側に別色フィルターを配置し視認性を確保
- ロック式構造で工具不要のモジュール追加・取り外し・色順変更が可能
- QTCAタイプはレンズとカバーを一体化し外観を簡素化
- 消灯時も透過フィルターにより近接で見やすい表示
- 内蔵ブザー：標準で最大85 dB（1 m）、100 dBや2音のオプションあり
- NPNオープンコレクタ駆動入力に対応、PNPタイプも対応可
- 点滅率：60–80 回/分
- 動作温度：-30°C〜+50°C
- 保護等級：標準 IP65、ブザー内蔵タイプ IP54
- 標準はプレ配線、M12コネクタはオプション
- 24 VDC のUL認証モデルはオプション提供
- 認証：CE準拠、UL登録、RoHS準拠
製品概要
- 製品ファミリ：QTC / QTCA シリーズ
- モデルバリエーション：常灯、内蔵ブザー付き常灯（-BZ）、常灯/点滅（-F）、常灯/点滅＋ブザー（-F-BZ）、QTCA統合カバータイプ
使用可能色（段数別）
- 1段：R (Red)
- 2段：R (Red) / G (Green)
- 3段：R (Red) / A (Amber) / G (Green)
- 4段：R (Red) / A (Amber) / G (Green) / B (Blue)
- 5段：R (Red) / A (Amber) / G (Green) / B (Blue) / W (White)
技術表
モデル / 段数 / 電圧 / 認証 / 重量 / 色
- モデル：QTC50ML、QTC50ML-BZ、QTC50MLF、QTC50MLF-BZ、QTCA50ML、QTCA50ML-BZ、QTCA50MLF、QTCA50MLF-BZ
- 1段：DC12V / DC24V / AC110–220V — CE、UL — 約0.20 kg (DC12/24V) / 0.30 kg (AC) — R
- 2段：DC12V / DC24V / AC110–220V — CE、UL — 約0.28 kg / 0.38 kg — R; G
- 3段：DC12V / DC24V / AC110–220V — CE、UL — 約0.37 kg / 0.47 kg — R; A; G
- 4段：DC12V / DC24V / AC110–220V — CE、UL — 約0.45 kg / 0.55 kg — R; A; G; B
- 5段：DC12V / DC24V / AC110–220V — CE、UL — 約0.54 kg / 0.64 kg — R; A; G; B; W
光源／ブザー電流（1段基準）
- 電圧：DC12V | DC24V | AC110–220V
- 光源電流（1段）：90 mA | 70 mA | Max. 55 mA
- ブザー電流（1段）：40 mA | 75 mA | Max. 55 mA
音色組合せ（標準）
- 1音：Pi-- Pi--（遅い）
- 2音（カスタム）：Pi--- Pi---（中）; Pi pi pi（短）
- 連続ブザー（カスタム）：Pi--- 継続
材料
- Lens：PC
- Inner lens：PC
- Housing：ABS
仕様
- 型名：QTC50ML / QTCA50ML（バリエーション：-BZ = ブザー内蔵、-F = 常灯/点滅）
- 公称径：Ø50 mm
- 高さ範囲（段数・付属品により）：116–364 mm
- 対応電圧：DC12V、DC24V、AC 100–240V（ACタイプは100–240Vのフリー電圧範囲）
- 点滅率：60–80 回/分
- 使用温度：-30°C〜+50°C
- 保護等級：標準 IP65；ブザー内蔵タイプ IP54
- 最大ブザー音量：1 mで最大85 dB（100 dB、2音のオプションあり）
- インターフェース：NPNオープンコレクタ入力対応；PNP可；標準はプレ配線；M12コネクタはオプション
- 重量は段数・電圧により異なる（上表参照）
- 認証：CE準拠；UL登録（24 VDC のUL登録モデルはオプション）
- RoHS準拠
