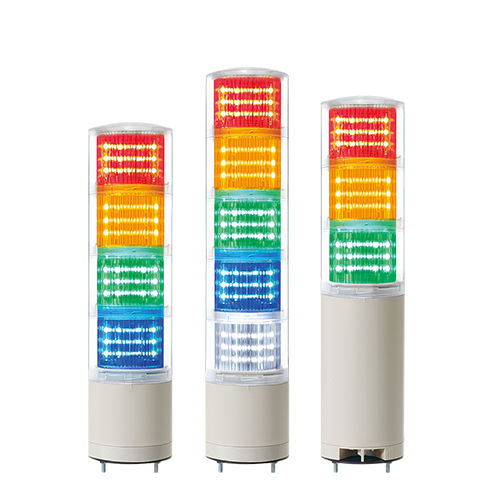

LED発光カラム QTC70ML

フラッシュ常時2色

概要
Ø70mmのダイレクトマウント型モジュラー式LED信号塔。点灯/点滅モード対応。内蔵ブザーはオプション（標準で最大85dB）。複数の電圧と保護等級のバリエーションあり。

製品の特長

• 工具不要のロック式積層構造でモジュール追加・色配置変更が可能なモジュラーLED信号灯（点灯/点滅）
• 外側レンズ内に独立した内側カラーフィルターを追加し視認性を向上
• QTCAタイプは外装一体型のレンズとカバーを採用し外観を簡素化
• 消灯時は半透明フィルターで近距離でも見やすい表示
• 内蔵ブザー：標準で1m地点最大85dB、オプションで100dBや2音タイプあり
• PLCへ直接接続可能なNPNオープンコレクタ入力に対応（PNPも記載あり）
• 点滅速度：60〜80回/分
• 動作温度：-30°C〜+50°C
• 標準でプリワイヤ済み；M12コネクタはオプションで対応
• 認証：CE、UL；RoHS準拠

仕様（概要）
型式/バリエーション：QTC70ML；QTC70ML-BZ（内蔵ブザー）；QTC70MLF（点灯/点滅）；QTC70MLF-BZ；QTCA70ML；QTCA70ML-BZ；QTCA70MLF；QTCA70MLF-BZ

項目：段数 | 電圧 (DC12V / DC24V / AC110V-220V) | 認証 | 重量 (DC12V / DC24V / AC) | 色
1 | DC12V / DC24V / AC110V-220V | CE, UL | 0.44kg / 0.44kg / 0.54kg | R - 赤
2 | DC12V / DC24V / AC110V-220V | CE, UL | 0.58kg / 0.58kg / 0.68kg | R - 赤；A - アンバー；G - 緑
3 | DC12V / DC24V / AC110V-220V | CE, UL | 0.79kg / 0.79kg / 0.89kg | R - 赤；A - アンバー；G - 緑
4 | DC12V / DC24V / AC110V-220V | CE, UL | 0.94kg / 0.94kg / 1.04kg | R - 赤；A - アンバー；G - 緑；B - 青
5 | DC12V / DC24V / AC110V-220V | CE, UL | 1.09kg / 1.09kg / 1.19kg | R - 赤；A - アンバー；G - 緑；B - 青；W - 白

電気／電流（1段あたり）
光源電流（1段）：DC12V = 105mA；DC24V = 70mA；AC110V–220V = 最大60mA
ブザー電流：DC12V = 40mA；DC24V = 75mA；AC110V–220V = 最大55mA

音／音色
標準内蔵ブザー例：間欠「Pi-- Pi--」の遅いパターン。2音パターンや連続音タイプのオプションあり。

材質
レンズ：PC；内側レンズ：PC；筐体：ABS

付属品（典型）

• TWS80（取り付け金具）
• TWA80（取り付け金具）

注意
ACタイプはフリーボルテージ範囲100〜240V。DC24V用のUL登録モデルあり。

技術仕様

• Brand: Qlight
• シリーズ：QTC / QTCA
• 型式表示：QTC70ML（QTCA70MLやブザー/点滅バージョンを含む）
• 直径：Ø70mm
• 高さ（段数により）：126〜399mm（目安）
• 電圧オプション：DC12V、DC24V、AC110V–220V（ACフリーボルテージ100–240V）
• 点滅速度：60〜80回/分
• ブザー音量：標準で1mあたり最大85dB；オプションで100dBおよび2音タイプ
• 保護等級：IP65（標準）；内蔵ブザーはIP54
• 動作温度：-30°C〜+50°C
• 入力互換性：NPNオープンコレクタ（PNPタイプも記載）
• 標準でプリワイヤ済み；M12コネクタは要望により
• 認証：CE、UL；RoHS準拠
• 材質：レンズ／内側レンズ - PC；筐体 - ABS
