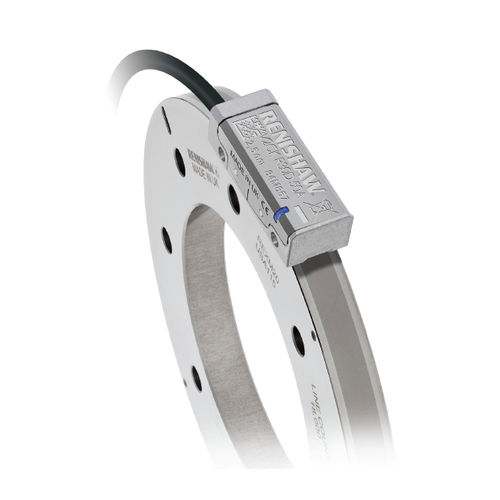

インクリメンタルロータリエンコーダ VIONiC™ REXM20

光学式非接触式デジタル出力

VIONiC とは VIONiC デジタルインクリメンタルエンコーダシステムのリードヘッドには、市場での高い実績を誇るレニショーのオプティカルフィルター機構と高度内挿分割技術が組み込まれており、超高精度を実現しています。 VIONiC システムはさまざまな速度、分解能に対応しており、各種リニアスケールやロータリースケールを使用できます。そのため、高精度なフィードバックを得られる最も汎用性の高いエンコーダと言えます。また、直感的に使用できる自動キャリブレーションモードが搭載されているため、VIONiC リードヘッドは簡単に取り付けることができます。 新機能 *VIONiC エンコーダは、製品タイプすべてで低周期誤差を実現し、最高分解能 2.5nm を備えています。 REXM20 リングとは REXM20 は、円周に 20µm のピッチでインクリメンタル目盛りを直接刻んだステンレススチールリングで、IN-TRAC™ オプティカルリファレンスマークが組み込まれています。厚みがあるため、偏心を除くあらゆる取付け誤差を最小に抑えることができ、偏心も DSi（デュアルシグナルインターフェース）と 2 個のリードヘッドを使用することで簡単に補正できます。最高±1arc 秒の取付け精度と、優れた繰り返し精度を備えており、結合部がないためカップリングロスの影響を受けません。 REXM20 にはサイズ（Ø52mm～Ø417mm）とラインカウントを各種用意しています。いずれも、内径が大きい中空構造であるため、装置への取付けがさまざまな方法で可能です。さらに非接触式のため、従来の密閉式のエンコーダに見られるバックラッシュ、シャフトのよじれ、その他のメカニカルなヒステリシス誤差の影響を受けません。
