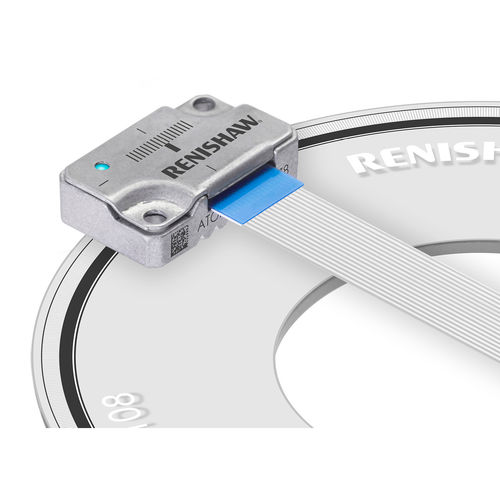

インクリメンタルロータリエンコーダ ATOM™ RCDM

光学式非接触式アナログ

ATOM とは ATOM は、直線と回転のいずれにも対応するレニショーの超小型非接触光学式インクリメンタルエンコーダシステムです。革新的な設計が施されており、小型なパッケージで、汚れに対する優れた耐性、信号安定性、信頼性を実現しています。これらの特徴を兼ね備えているのは市場でも唯一で、超小型エンコーダの性能と信頼性の高い優位性を象徴しています。 ATOM には高屈曲ケーブルタイプと FPC（フレキシブルプリント基板）タイプがあり、20µm または 40µm ピッチのスケールと使用します。 標準の Ri インターフェース、高性能な Ti インターフェース、コンパクトかつオープンな ACi インターフェースなどをラインナップしています。 RCDM ディスクとは RCDM は表面に直接目盛りを刻んだガラスディスクで、1 個のリファレンスマークと光学式アライメントリングを実装しています。光学式アライメントリングは、角度アライメント誤差の低減や、取付け精度の向上に使用します。 20µm ピッチと 40µm ピッチの 2 種類のタイプと、それぞれに各種サイズ（20µm：Ø30mm～Ø108mm、40µm：Ø17mm～Ø108mm）をラインナップしています。 さらに非接触式のため、従来の密閉式のエンコーダに見られるバックラッシュ、シャフトのよじれ、その他のメカニカルなヒステリシス誤差の影響を受けません。
