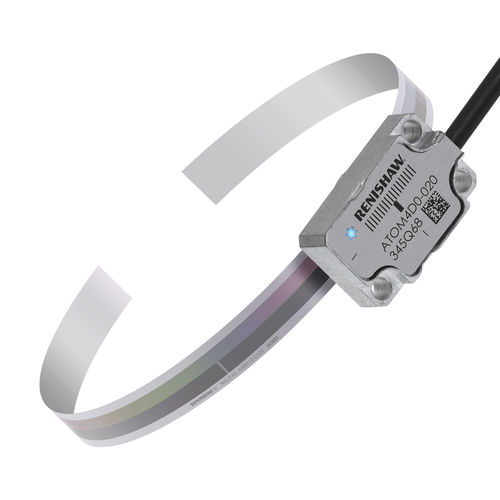

インクリメンタルリニアエンコ—ダ ATOM™ RKLF

光学式非接触式アナログ

ATOM とは ATOM は、直線と回転のいずれにも対応するレニショーの超小型非接触光学式インクリメンタルエンコーダシステムです。小型パッケージに、汚れに対する優れた耐性、信号安定性、信頼性という革新的な設計を凝縮しています。これらの特徴を兼ね備えているのは市場でも他になく、超小型エンコーダの性能と信頼性の高い優位性を象徴しています。 ATOM には高屈曲ケーブルタイプと FPC (フレキシブルプリント基板) タイプがあり、20µm または 40µm ピッチのスケールと使用します。 標準の Ri インターフェース、高性能な Ti インターフェース、コンパクトかつオープンな ACi インターフェースなどをラインナップしています。 RKLF スケールとは RKLF は、ユーザー側で位置選択可能なリファレンスマークを実装し、20µm または 40µm ピッチのインクリメンタル目盛りが刻まれた薄型で細いステンレススチールテープスケールです。精度は±5µm/m で、最大長は 10m です (20m 超も対応可)。RKLF は機材にマスタリングされるため、スケールの両端をしっかりと機材に固定することで測定性能を向上できます。 また、パーシャルアークでも使用できます。薄いため、半径 26mm 以上の円筒形状やシャフト、円弧に巻きつけられます。
