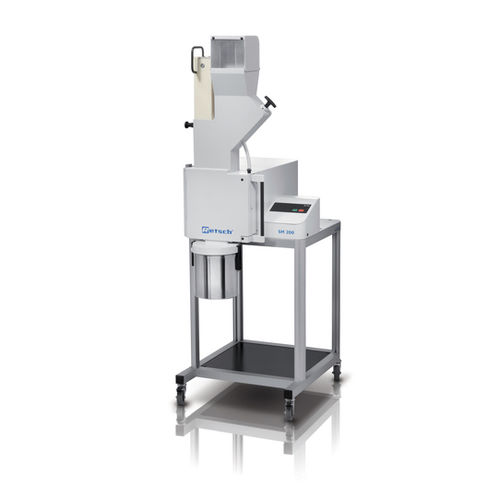

粗分用粉砕機 SM 200

ナイフ式横型サンプル用

製品概要
カッティングミルは軟質から中硬質、強靭、弾性、繊維質、不均質な混合物の粉砕に適しています。SM 200 はレッチェのカッティングミル群の中で、幅広い用途に対応する汎用標準機です。2.2 kW の強力なモーターを搭載し、ローター回転数は 1,500 rpm です。オプションのサイクロンサクションコンビネーションとの組み合わせにより、軽くて熱に弱い試料の粉砕にも対応可能です。重金属を含まないバージョンも用意され、クロスコンタミネーションを防止できます。

ユニバーサルアプリケーション

• フィードサイズ: < 60 x 80 mm
• スクリーンの目開き 0.25～20 mm により最終粒度を決定
• ダブルアクションカッティングバーによる最適な切断効果
• 滑らかな表面、折りたたみホッパー、工具不要で着脱できるプッシュフィットローターとスクリーンにより迅速かつ容易な清掃
• 重力式排出口またはオプションのサイクロンユニットでの運転が可能
• 多様なホッパー、受け器、ローター、スクリーンなど豊富なアクセサリを用意
• エンジンブレーキ、セントラルロック装置、電子的な安全点検、安全ベースフレームにより高い安全性を確保

サイクロンキット（オプション）
サイクロン-サクションの組み合わせは、光や熱に敏感な試料や軽量試料の粉砕に有利です。

• 試料および粉砕室内の温度上昇抑制
• 粉砕室からの試料排出の効率化
• 大量の試料処理に適合
• サイクロンユニット用容器容量: 0.25、0.5、1、2、5、30 リットルなど

２重構造の固定刃 / ローター
SM200 にはダブルアクションカッティングバーが装備され、カッティングイベントの回数と効果が大幅に向上します。パラレルセクションローターは、1 回転あたり 18 回のカッティングイベントを発生させる等、ローター設計により試料に合わせた強力かつ効率的な切断が行われます。ローターはセクションロータ（平行セクション）または 6 枚ディスクロータが選択可能で、用途に応じた材質と形状があります。

操作性と清掃性
安全スイッチと電子的な安全チェックにより、ドアを開けたまま粉砕機を始動できない、また運転中にドアを開けられない仕組みになっており、安全に操作できます。ホッパーを折りたたむと粉砕室へ完全にアクセスでき、滑らかな表面と合わせて清掃が容易です。プッシュフィットローターは工具なしで取り外し可能です。

代表的なサンプル例

• プラスチック、アルミスラグ、飼料、骨、ケーブル、段ボール、電子部品
• 飼料ペレット、ホイル、食品、皮、亜炭、混合物、非鉄金属、紙
• 医薬品、植物、ポリマー、廃棄燃料、樹脂、ゴム、香辛料、藁、繊維製品、廃棄物、木材 等

付属および交換部品
各種ローター（平行セクションローター、ディスクローター）、標準ホッパー・ロングストックホッパー、各種スクリーン（梯形孔／正方形孔）、受け器、カッティングバー、カッティングプレート等を用途や試料に応じて装備可能。

caractéristiques / spécifications techniques

• 用途: 剪断による粉砕
• 分野: エンジニアリング / 電子工学、バイオ、化学/化成品、環境/リサイクリング、医薬/薬剤、農業、食品
• 投入試料の性質: 軟質、 中硬質、靭性、弾力性、繊維質
• 試料投入サイズ: < 60 x 80 mm
• 粉砕粒度: 0.25 - 20 mm
• 回転数: 1,500 rpm (50Hz 表示)
• ロータ周辺速度: 9.4 - 11.4 m/s
• ローター径: 129.5 mm
• ローター: セクション・ロータ 又は ディスク・ロータ
• ホッパー: 標準タイプ、ロングタイプ
• 粉砕セットの材質: ステンレス、重金属コンタミ防止用スチール、タングステンカーバイド
• スクリーン: 梯形孔 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm、正方形孔 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm
• 受け器 / 容量: サンプル受器 5 L（オプション 26 L）、少量試料用捕集キット 0.26 / 0.5 L、サイクロンキット用受器 0.26 L - 26 L
• モータ: 三相 200 V
• ドライブ出力: 2.2 kW
• 電源: 三相
• モータブレーキ: 準拠
• 保護等級: IP54
• 外形寸法（W x H x D、カバー閉時）: 576（ホッパー開時 1090） × 1675 × 760 mm（架台と標準ホッパーを含む）
• 本体重量: 約 90 kg（ホッパー除く）
• 規格: CE
