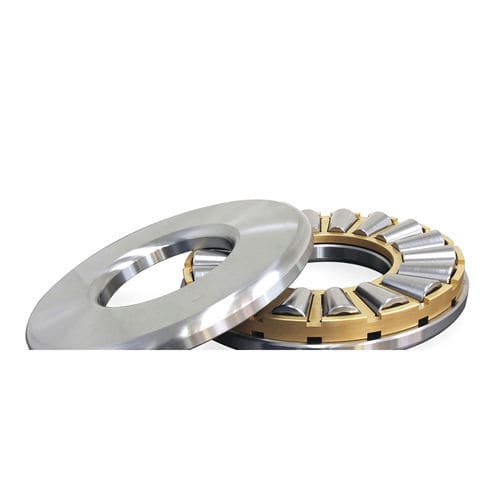

円錐形スラストころ軸受

真ちゅう製

単一方向円すいころスラスト軸受には、いくつかの設計があります。最初の構成は、テーパー軌道面を持つシャフトワッシャー、2ピース加工された真鍮製ケージ、1列のテーパーローラー、フラットハウジングワッシャーを備えています。一方向の軸力を受けることができ、シャフトとハウジングの間に小さな偏心があっても、その性能を損なうことはありません。2番目のデザインは、2つの同じテーパーワッシャーと2ピースの機械加工された真鍮のケージがあります。この構成は、一方向にのみ作用する非常に重いアキシャル荷重を支持する必要がある場合に推奨されます。ご要望に応じて、より大きな荷重を支えるために、総ころ設計を提供することができます。最後に、TKSD軸受は、ねじ込み機構用の円すいころスラスト軸受で、一方向に非常に大きなアキシャル荷重がかかる場合に使用します。負荷容量を最大にするために、この種の軸受は通常総ころ（ケージレス）で提供されます。さらに、この種の軸受は、軸受寿命に悪影響を及ぼすことなく、支持体に対するねじスピンドルの角度運動を許容しなければならない。このような角度の動きには、ワッシャー（シャフトまたはハウジングのワッシャー）を使用することができます。RKBは適切な圧力板を提供することができます。 タイプTK1 一方向のアキシャル荷重に対応 シャフトワッシャーにテーパー軌道、ハウジングワッシャーにフラット軌道を採用 ケージは両ワッシャーでガイドされる 最適化されたローラープロファイル TKSD1型 非常に高いアキシャル荷重に対応したフルコンプリート（ケージレス）設計。 スクリューダウン機構に対応した特別仕様 軸座金外周に凸部を設けた（凹型ねじ軸に対応）。 軸座の外周に凸部を設け、軸座のズレを考慮した設計。
