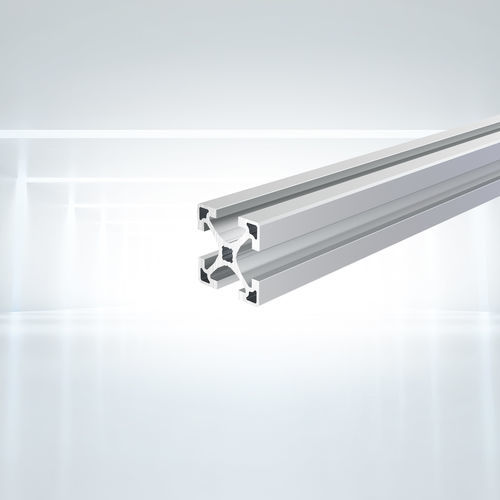

アルミニウムプロファイル PIL 4040 seriesT正方形コンベヤー骨組み用
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- アルミニウム
- 形状
- 正方形
- 応用
- 機械の骨組み及び枠組み用, マシン保護用, コンベヤー骨組み用, 棚用, 輸送技術用
- その他の特徴
- 軽量, 押出成形
- 幅
40 mm
(1.575 in)- 高さ
40 mm
(1.575 in)
詳細
概要
モジュラー構造や機械フレーム向けのアルミ押出し材 PIL 4040。14mm の Tスロットを備え、40 mm 系列のプロファイルと互換性があります。表面はクリアアノダイズド（EN AW-6063-T66）。
用途
入手可能なバリエーション
ダウンロード
技術仕様
モジュラー構造や機械フレーム向けのアルミ押出し材 PIL 4040。14mm の Tスロットを備え、40 mm 系列のプロファイルと互換性があります。表面はクリアアノダイズド（EN AW-6063-T66）。
用途
- 機械カバー・防護
- 軽量機械フレーム
- 作業ステーション・組立セル
- コンベヤ・マテリアルフローシステム
- 棚、ラック、運搬用台車
入手可能なバリエーション
- 押出し材 40x40、指定長さ切断、両端 M8 タップ — SKU: PIL4040SNN
- 押出し材 40x40、在庫長 6050 mm — SKU: PIL4040NNN
- 押出し材 40x40、80本パック、在庫長 6050 mm — SKU: PIL4040PAC
ダウンロード
- Catalog17_Extrusion and Fastening Technology (PDF)
- Catalog16.5_Technical appendix_Extrusion (PDF)
- Catalog16.5_Technical appendix_Fastener (PDF)
- Robotunits_Folder_EN_web (PDF)
技術仕様
- ブランド: Robotunits
- 型番: PIL 4040
- 公称寸法: 40 x 40 mm
- スロット: 14 mm Tスロット
- 材質: EN AW-6063-T66、クリアアノダイズド
- 断面係数 W_x = W_y: 4.3 cm3
- 断面2次モーメント I_x = I_y: 8.6 cm4
- ねじりに対する断面2次モーメント I_t: 0.7 cm4
- 断面積 A: 554.6 mm2
- 質量: 1.530 kg/m
