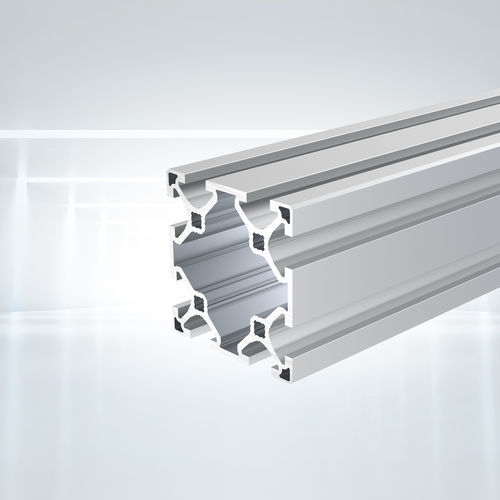

アルマイト処理されたアルミ製プロファイル PIL 8080 series

アルミニウムアルミニウム合金正方形

製品概要
アルミプロファイル 80x80、型番 PIL 8080。機械フレーム、作業台、構造組立向けのモジュラ式Tスロット押出し材です。

型番
PIL 8080

用途

• 機械フレーム
• 作業台
• 機械カバー・エンクロージャ
• 棚、ラック、台車（保守備品）
• コンベヤフレームおよびベース

入手可能な品番 / バリエーション

• Extrusion 80x80、指定長で切断、両端M8タップ、深さ50 mm — SKU: PIL8080SNN
• Extrusion 80x80、標準長さ 6050 mm — SKU: PIL8080NNN
• Extrusion 80x80、25本パック、標準長さ 6050 mm — SKU: PIL8080PAC

技術データ
材質: EN AW-6063-T66 クリアアノダイズドアルミニウム
断面係数 W_x = W_y: 28.0 cm3
断面二次モーメント I_x = I_y: 112.0 cm4
ねじり慣性モーメント I_t: 59.5 cm4
断面積 A: 1547.0 mm2
線重: 4.280 kg/m

ダウンロード（製品関連）
プロファイルファミリーに関するカタログおよび技術補遺が利用可能です（カタログ・技術資料）。

CAD / 図面
2D 図面および 3D CAD モデルのダウンロードが可能です（アクセスに登録が必要となる場合があります）。

特長 / 技術仕様

• 製品名: Extrusion 80x80
• 型番: PIL 8080
• 材質: EN AW-6063-T66（クリアアノダイズ）
• 断面係数 (W_x, W_y): 28.0 cm3
• 断面二次モーメント (I_x, I_y): 112.0 cm4
• ねじり慣性モーメント (I_t): 59.5 cm4
• 断面積 (A): 1547.0 mm2
• 線重: 4.280 kg/m
• Tスロット設計: 14 mm（標準モジュラー金具対応）
• 入手可能フォーマット: 指定長カット、バー 6050 mm、25本パック
