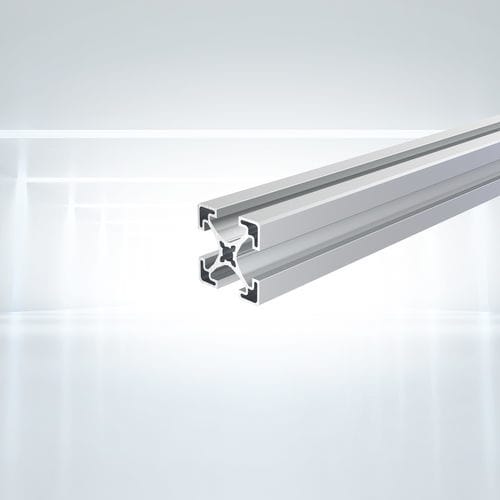

アルマイト処理されたアルミ製プロファイル PIL 4140 series

アルミニウムアルミニウム合金正方形

製品
Robotunits Lean Line 押出材 40x40。機械フレーム、保護柵、棚などの組立に汎用的に使用できる軽量アルミニウムプロファイルです。

用途

• 機械用保護柵
• エンクロージャー
• 安全フェンスパネル
• 軽量機械フレーム
• 作業ステーション
• 棚、ラック、トロリー（MRO機器）

バリエーション / 製品例

• Extrusion 40x40 Lean Line, 欠切り、両端M8タップ、深さ50mm — SKU: PIL4140SNN
• Extrusion 40x40 Lean Line, 標準長さ6050mm — SKU: PIL4140NNN
• Extrusion 40x40 Lean Line, 80本パック、標準長さ6050mm — SKU: PIL4140PAC

ダウンロード（利用可能な文書）

• Catalog17_Extrusion and Fastening Technology (PDF)
• Catalog16.5_Technical appendix_Extrusion (PDF)
• Catalog16.5_Technical appendix_Fastener (PDF)
• Robotunits_Folder_EN_web (PDF)

CAD / 3Dデータ
組み込みの PartCommunity CAD ビューアーから CAD データを入手可能です（CADダウンロードにはアカウント/ログインが必要です）。

特性 / 技術仕様

• 型番 / 品番: PIL 4140
• プロファイル: 40x40 Lean Line
• 材質: EN AW-6063-T66 クリアアノダイズドアルミニウム
• 断面係数 W_x = W_y: 3.3 cm3
• 断面二次モーメント I_x = I_y: 6.5 cm4
• ねじりに対する断面二次モーメント I_t: 0.6 cm4
• 断面積 A: 431.0 mm2
• 重量（1mあたり）: 1.160 kg
