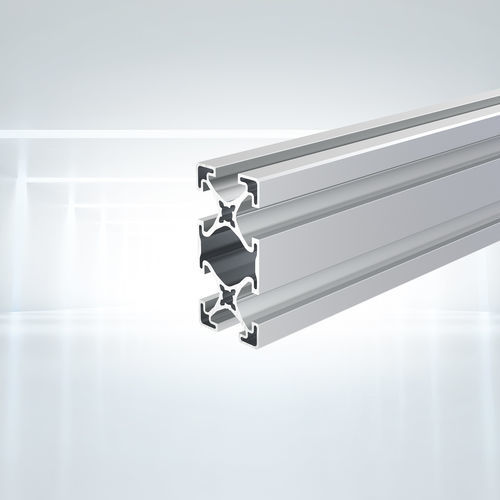

アルミニウムプロファイル PIL 4180 series

アルマイト処理されたアルミ製長方形機械の骨組み及び枠組み用

用途

• 機械の保護カバー
• エンクロージャー
• 安全フェンスパネル
• 軽量機械フレーム
• 作業ステーション
• 棚、ラック、カート（MRO機器）

製品概要
40x80 Lean Line アルミ押出しプロファイル（PIL 4180）。モジュラー構造や軽負荷の構造用途向けに設計され、より重いプロファイルに比べて材料・重量を削減でき、標準的なラジアル溝により迅速な組立てが可能です。

技術データ
材質: EN AW-6063-T66 クリアアノダイズドアルミニウム
断面係数 W_x: 11.9 cm3
断面係数 W_y: 6.4 cm3
慣性モーメント I_x: 47.4 cm4
慣性モーメント I_y: 12.8 cm4
ねじれに対する慣性モーメント I_t: 5.9 cm4
断面積 A: 790.8 mm2
重量: 2.140 kg/m

入手可能な品目 / バリエーション

• Extrusion 40x80 Lean Line、指定長さ切断、両端 M8 タップ、深さ 50 mm — SKU: PIL4180SNN
• Extrusion 40x80 Lean Line、在庫長 6050 mm — SKU: PIL4180NNN
• Extrusion 40x80 Lean Line、40本パック、在庫長 6050 mm — SKU: PIL4180PAC

CAD / 図面
設計統合用の2D図面およびCADデータが製品ページで入手可能です（CADダウンロード）。

仕様 / 技術特性

• 型番: PIL 4180
• 製品名: 40x80 Lean Line
• 公称寸法: 40 x 80 mm (Lean Line)
• 材質: EN AW-6063-T66、クリアアノダイズド
• 断面積: 790.8 mm2
• 重量: 2.140 kg/m
• 断面係数: W_x = 11.9 cm3; W_y = 6.4 cm3
• 慣性モーメント: I_x = 47.4 cm4; I_y = 12.8 cm4; I_t = 5.9 cm4
