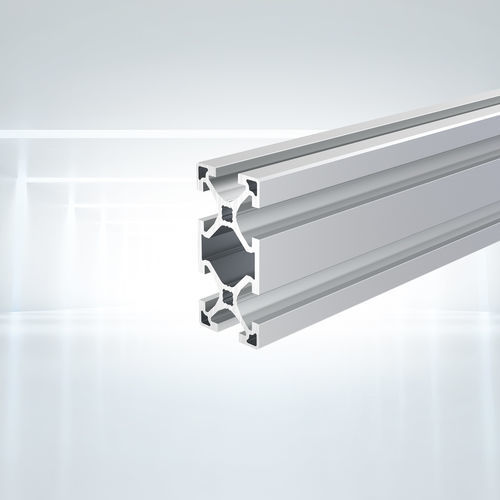

アルマイト処理されたアルミ製プロファイル PIL 4080 series

アルミニウム合金長方形機械の骨組み及び枠組み用

用途

• 機械防護および構造組立における汎用用途
• エンクロージャーおよび機械フレーム
• 安全フェンスパネルおよび扉
• 作業台および組立セル
• 棚、ラック、トロリー（保守備品）
• マテリアルハンドリングおよびコンベアシステム

出品 / バリエーション

• 押出形材 40x80、切断長さ、両端 M8 タップ、50 mm — SKU: PIL4080SNN
• 押出形材 40x80、在庫長 6050 mm — SKU: PIL4080NNN
• 押出形材 40x80、40本パック、在庫長 6050 mm — SKU: PIL4080PAC

製品情報
材質: EN AW-6063-T66 アルミニウム（クリアアノダイズド）
断面係数 W_x: 15.4 cm3
断面係数 W_y: 8.4 cm3
断面二次モーメント I_x: 61.6 cm4
断面二次モーメント I_y: 16.8 cm4
ねじりに対する断面二次モーメント I_t: 9.3 cm4
断面積 A: 1013.2 mm2
重量 (1 m): 2.780 kg


CAD とダウンロード
プロファイルの CAD データ（2D/3D）は製品ページで利用可能（組込みビューアおよびダウンロード）。製品カタログや技術付録は PDF でダウンロード可能です。

バリエーションと在庫に関する注意
切断品、標準長さ、パック数量など複数の品番で提供されています。CAD ダウンロード、価格および在庫情報はアカウント/ログインが必要な場合があります。在庫状況と価格は製品ページの各品番ごとに表示されます。

技術仕様

• 公称プロファイル: 40 x 80 mm
• 材質: EN AW-6063-T66、クリアアノダイズド
• 断面係数 W_x: 15.4 cm3
• 断面係数 W_y: 8.4 cm3
• 断面二次モーメント I_x: 61.6 cm4
• 断面二次モーメント I_y: 16.8 cm4
• ねじりに対する断面二次モーメント I_t: 9.3 cm4
• 断面積 A: 1013.2 mm2
• 重量: 2.780 kg/m
