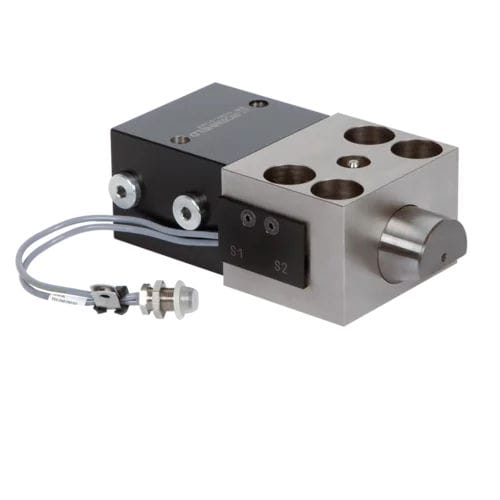

油圧くさびクランプ 2.2401 series

複動式

ダブルアクションウェッジクランプはプレスベッドやラム、射出成形機で金型やダイをクランプします。 射出成形機、機械、設備。ウェッジクランプは油圧ブロックシリンダーとハウジングにガイドされたピストンから構成されています。クランプボルトは、金型のテーパークランプ面でクランプするために20°のベベルを備えています。ウェッジクランプの内部設計とクランプボルトの20°ベベルに基づき、システムは内部摩擦を提供しています。安全上の理由と工作機械ガイドライン89/37/ECの意味から、油圧は維持されなければなりません。上型がウェッジクランプでクランプされている場合、メンテナンス作業時には機械的に固定する必要があります。 近接スイッチはガイドハウジングに取り付けられています。ウェッジボルトによって作動します。ボルトがオフ位置またはクランプ位置にあることを表示します。 耐熱温度：100 °Cまで（位置監視機能付き） ケーブル長: 250 mm コネクター4極 用途 - テーパークランプエッジによる金型の安全なクランプ - プレスベッドとラムでの金型クランプ - 射出成形機での金型クランプ 特徴 - 25kNから1250kNまでのクランプ力 - 位置監視と自動モーションシーケンスによる高い操作安全性 - 高水準の安全性と長寿命を誇る、非常に頑丈で実績のあるクランプエレメント
