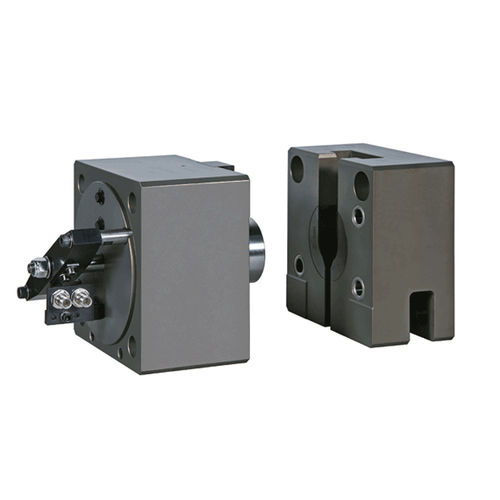

油圧式締め付けシステム 4.2900 series

トランスファプレス用自動ゼロ ポイント クイック

- トランスファープレスのグリップレールの自動センタリング、カップリング、クランプ - カップリングは、最小のスペースで最大のクランプ力と高い動的強度が必要な場合に使用されます。 従来のシステムとは対照的に、新しいカップリングの設計は、位置決め、センタリング、クランプ力増強、位置監視のためのすべてのコンポーネントが、プレスにしっかりと接続されたカップリングのアクティブ部分に統合されています。グリップレールカップリングの受動部分には可動部品がありません。カップリングの重量を低く抑えるため、アクティブ部とパッシブ部両方のハウジングは、ハードコートされた高強度アルミニウムで作られています。 カップリングの2つのハーフを所定の位置に移動させる際（グリップレールの挿入）、これらはガイドエレメントによって予めセンタリングされています。クランプ中、作用部の位置決めピンが伸び、受動部の穴の中に位置します。このようなセンタリングにより、高い繰返し精度が得られます。クランプ力はタイロッドを使用し、セルフロック方式で維持されます。エレメントに設置されたコンパクトな位置監視システムは、バスシステムに簡単に適応でき、これにより正確な位置決めとクランプが保証されます。 オプションとして、エネルギー、圧縮空気、油圧オイル用のラピッドアクションカップリングをお客様の仕様に合わせて設計することができます。
