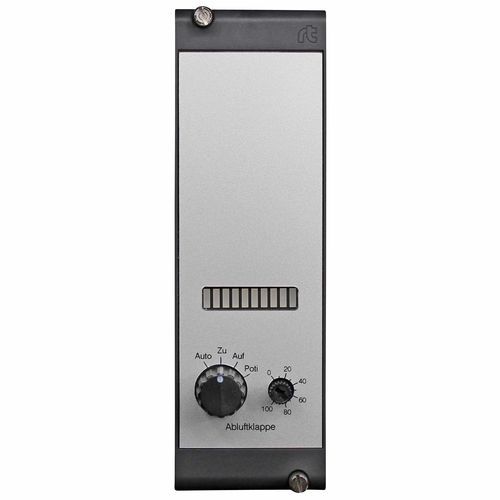

アナログコントロールモジュール RAG0015

出力

製品

• RAG0015 - アナログモジュール 1x 0-10 V - スイッチ、ポテンショメータ、バーインジケータ
• メーカー: romutec Steuer- und Regelsysteme GmbH
• 製品番号: 00001107
• 重量: 0.12 kg

技術データ
電源: 24V AC/DC, ±10%
消費電流: 最大 80 mA
入力: DDC からの 0-10 V
入力抵抗: 100 kOhm
出力: フィールドモジュールへの 0-10 V
負荷最大: 10 mA
出力抵抗: 100 Ohm
1x 10 V 定電圧 最大 10 mA
スイッチ: スイッチ容量: 20 VA / 20 W
最大スイッチ電圧: 50 V AC / DC
スイッチ電流: 200 mA
待機電流: 最大 1 A
耐久性: 最低 50,000 スイッチングサイクル
環境条件: 動作温度 0 … 50 °C
輸送・保管温度: -20 … +70 °C
相対湿度: 5 … 95%、結露しないこと
保護等級: IP40、窓付きカバー使用で最大 IP54
寸法: 19" 幅 8 TE (40.5 mm)、高さ 3 HE (129 mm)
取付深さ: <80 mm
端子: 2.5 mm² 着脱式ねじ端子
取付方法: 19インチフレームに取り付け
CE / EMC（選択試験）: EN 61000-4-2 / IEC 801-2 ESD 接触放電 8 kV / 気中放電 8 kV
EN 61000-4-5 / IEC 801-5 サージ試験: 電源線 AC 4 kV、0.5 kV DC；信号線 2 kV
EN 61000-4-4 / IEC 801-4 バースト試験: 入出力 ±2 kV；電源線 AC/DC ±2 kV

仕様

• 型番: RAG0015
• 電源: 24V AC/DC ±10%
• 最大消費電流: 80 mA
• アナログ入力: 0-10 V（入力抵抗 100 kΩ）
• アナログ出力: 0-10 V（出力抵抗 100 Ω、負荷最大 10 mA）
• スイッチング: 容量 20 VA / 20 W、最大 50 V AC/DC、スイッチ電流 200 mA
• 待機電流: 最大 1 A
• スイッチ寿命: ≥50,000 サイクル
• 動作温度: 0 … 50 °C；保管: -20 … +70 °C；湿度: 5–95% 結露しないこと
• 保護: IP40（カバー/窓使用で最大 IP54）
• 寸法: 幅 8 TE (40.5 mm)、高さ 3 HE (129 mm)、取付深さ <80 mm
• 端子: 2.5 mm² 着脱式ねじ端子；19" フレーム取付
• 適用 EMC 規格: EN 61000-4-2、EN 61000-4-5、EN 61000-4-4（上記参照）
• 重量: 0.12 kg
