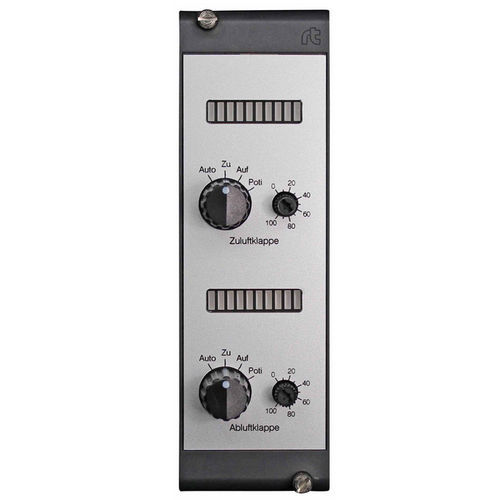

アナログコントロールモジュール RAG1515H0-01

出力2

製品概要
1〜2系統のアナログ出力（0–10 V）に対する手動オーバーライドおよび非常動作を提供するアナログ出力モジュールです。各出力は回転スイッチと内蔵ポテンショメータにより自動（制御システムからの信号）と手動の切替が可能です。バー表示は出力電圧に結合されておらず、専用端子から外部駆動できます。端子43は霜対策などに使用できる10 V DCを供給します。各出力の最大負荷：10 mA。局所表示が必要な場合は型番にサフィックス -H0 を指定してください。

バリアント

• RAG0015-01 - アナログ出力1系統
• RAG1515-01 - アナログ出力2系統

技術仕様

• 型式：RAG1515H0-01
• 機能：1〜2台のアクチュエータ向け0–10 Vアナログ出力モジュール（手動オーバーライド/非常動作付き）
• ポジション選択：ロータリースイッチ "Auto - Zu - Auf - Poti"（Auto = 制御システム信号、Poti = 手動0–10 V調整）
• ポテンショメータ：内蔵、連続可変0–10 V
• バー表示：独立入力、出力電圧には連動しない
• 端子43：10 V DC 出力（例：霜対策用）
• 各出力の最大負荷：最大10 mA
• 自動位置：無電位で端子に出力
• 型式付加記号：-H0 = 局所表示（Zu‑Aufポテンショメータ）
• 重量：0.145 kg
• メーカー：romutec Steuer- und Regelsysteme GmbH
• 製品番号 / SKU：00001993
• リリース日：2026-04-28

主な用途

• DDCや制御システムに対する現場での手動オーバーライド
• 0–10 V入力を受けるアクチュエータの手動制御
• 建物自動化への統合（霜対策、試運転）
• 外部駆動のバー表示による視覚的状態表示

発注情報 / 注意事項

• 局所表示が必要な場合は型式に -H0 を付記してください（Zu‑Aufポテンショメータ）
• バー表示は外部から駆動する必要があります；出力電圧と直接連動しません
• 各出力の負荷は10 mAまでに制限してください
