アナログコントロールモジュール RAG0035

産業用出力電子

製品情報

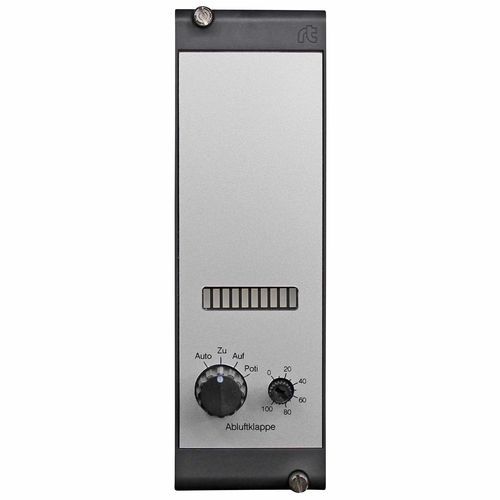

RAG0035は、ビルオートメーションおよび制御システム向けのアナログ手動操作ユニット（アナログ発生器）で、非常用（手動上書き）機能を備えています。0–10 Vと0–20 mAに切替可能な単一のアナログ出力を持ち、出力を示すバー表示を備えています。

機能
本モジュールは、手動介入により上書きする必要がある制御機器やDDCシステムの1～2系統のアナログ出力に対する、局所手動操作レベル（非常用機能）として使用されます。ロータリースイッチ「Auto–閉–開–Poti」により、各出力の動作が予選択されます。Auto位置では制御システムからの信号が出力されます。閉（閉じ）および開（開き）の位置では最小および最大の出力値が設定されます。Poti位置では内蔵ポテンショメータで出力信号を連続的に調整できます。現在の出力値はバー表示で確認できます。

入出力および動作モード

• 入出力はガルバニック分離されています。
• 0–10 Vモードおよび0–20 mAモードの両方で動作可能（切替式）。
• 端子34に10 V DCが供給可能（凍結防止等に使用可）。
• 各電圧出力は最大10 mAまで負荷可能です。

スイッチ / 機能

• ロータリースイッチ「Auto–閉–開–Poti」により各出力の機能を予選択。
• Auto：制御システムからの信号。
• 閉 / 開：固定の最小または最大出力値。
• Poti：内蔵ポテンショメータによる連続調整。
• 各スイッチのAuto位置は端子上で無電位（無接点）で出力されています。

オプション
局所表示（閉–開–Poti）が必要な場合は、型式にサフィックス -H0 を指定してください。

モデルバリエーション

• RAG0035 – アナログ出力1系統
• RAG3535 – アナログ出力2系統

技術仕様

• 製造者：romutec Steuer- und Regelsysteme GmbH
• 製品番号 / 品番：00001512
• モデル：RAG0035
• 機能：非常用機能付きアナログ手動操作レベル（アナログ発生器）
• 出力タイプ：0–10 V および 0–20 mA（切替式）
• ガルバニック分離：入出力はガルバニック分離
• 補助電圧：端子34に10 V DCを供給可能
• 負荷容量：電圧出力あたり最大10 mA
• 操作部：ロータリースイッチ（Auto / 閉 / 開 / Poti）および内蔵ポテンショメータ
• 局所表示オプション：型式サフィックス -H0
• 重量（メタデータ）：0.162 kg
