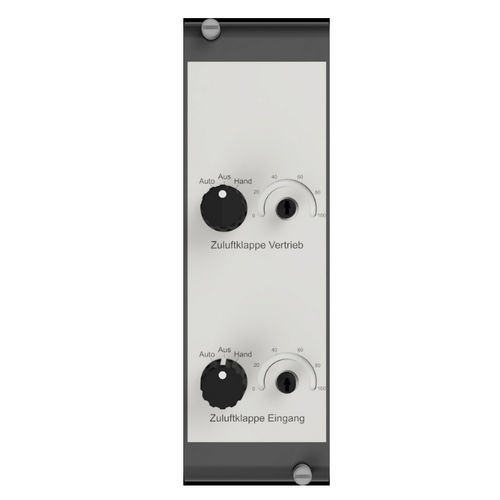

出力コントロールモジュール RAG1010

出力2

製品情報
最大2台のアクチュエータに対応するアナログ出力モジュール。2 x 0–10 V出力を備え、各ポテンショメータ周囲に設けられた10灯のLEDリングでアナログ値を表示します。本モジュールは手動操作レベルとして、制御機器やDDCシステムの最大2系統のアナログ出力を局所的に上書きする非常用/ローカル上書き機能を提供します。

各出力の動作はロータリースイッチ「Auto‑Aus‑Poti」で選択します。"Auto"位置では信号は制御システム側が決定します。"Poti"位置では内蔵ポテンショメータにより出力信号を0–10 Vの範囲で連続的に調整できます。出力電圧のおおよそのレベルはポテンショメータ周囲の10灯LEDリングで定性的に確認できます。

端子43には0 V DC（GND）が出ています。各出力の負荷容量は最大20 mAです。

各スイッチの自動位置は無電位（ポテンシャルフリー）で端子に引き出されています。"Aus‑Poti"のローカル表示が必要な場合は、端子26–27下部のジャンパーを差し替えて有効化できます。

特長

• 最大2台のアクチュエータ向けアナログ出力モジュール 2 x 0–10 V
• アナログ値表示用 10灯LEDリング（ポテンショメータごと）
• 手動操作レベル（非常用 / ローカル上書き）によるアナログ出力の局所制御
• 動作切替用ロータリースイッチ「Auto‑Aus‑Poti」（Auto / Aus / Poti）
• "Poti"位置での0–10 V連続調整が可能な内蔵ポテンショメータ
• 出力負荷容量：各出力最大20 mA
• 端子43に0 V DC（GND）を供給
• Auto位置はポテンシャルフリーで引き出し済み；ローカル表示（Aus‑Poti）は端子26–27下のジャンパーで選択可能

技術仕様

• 型式：RAG1010
• メーカー / ブランド：romutec Steuer- und Regelsysteme GmbH
• 機能：アナログ出力モジュール、手動操作レベル（非常用機能付き）
• アナログ出力：2 x 0–10 V
• 出力電流（チャネルあたり）：最大20 mA
• 表示：LEDリング、ポテンショメータごとに10灯
• ポテンショメータ：内蔵、0–10 V連続調整
• GND：端子43 = 0 V DC
• ジャンパー機能：端子26–27下で差し替えてローカル表示を有効化
• 製品番号 / SKU：00003418
• 重量：0.134 kg
• リリース日（サイトメタデータ）：2026-04-28
• 利用可能なドキュメント：Data Sheet、Connection Diagram (PDF)、Technical Description (TXT) および追加のダウンロードファイル
