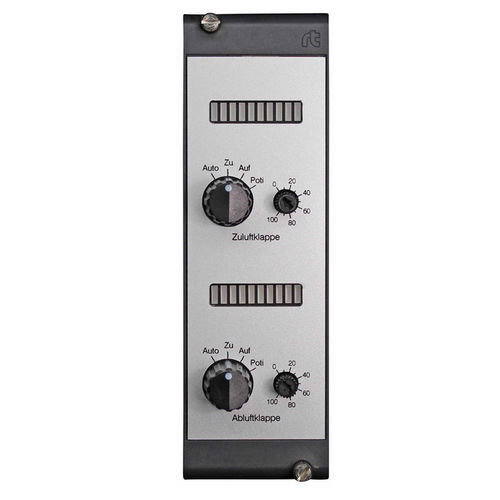

アナログコントロールモジュール RAG1515-H0

出力出力2

製品情報
1系統または2系統のアナログ出力（0–10 V）向けの手動操作用アナログモジュール。コントローラやDDCシステムの出力を手動でオーバーライドするための装置です。ロータリースイッチ（'Auto'／'閉'／'開'／'Pot'）で動作モードを選択します。'Auto'では制御系の信号が適用され、'Pot'では内蔵ポテンショメータにより出力を0〜10 Vの間で連続的に調整できます。現在の出力はバー表示で確認できます。端子43は10 V DCを供給（例：凍結防止制御用）します。各出力は最大10 mAまで駆動可能です。各スイッチの'Auto'位置は無電位で端子に出ています。ローカル状態表示（閉‑開ポテンショメータ）が必要な場合はタイプ接尾辞 -H0 を指定してください。バリエーション：RAG0015 = 1出力、RAG1515 = 2出力。

特長

• 1系統または2系統のアナログ出力（0–10 V）向けの手動操作レベル、非常時機能付き
• ロータリースイッチ、ポジション：Auto / 閉 / 開 / Pot
• 'Pot'位置では内蔵ポテンショメータにより出力信号を0–10 Vで連続調整可能
• バー表示により出力電圧を視覚的に確認可能
• 端子43は10 V DCを供給（例：凍結防止）
• 各出力は最大10 mAまで負荷可能
• 各スイッチの'Auto'位置は無電位で端子に出力
• ローカル状態表示（閉‑開ポテンショメータ）が必要な場合は接尾辞 -H0 を指定
• バリエーション：RAG0015 = 1出力、RAG1515 = 2出力

仕様

• モデル / 商称：RAG1515-H0
• メーカー / ブランド：romutec Steuer- und Regelsysteme GmbH
• 製品番号 / SKU：00001735
• 出力信号：0–10 V（アナログ）
• 出力数：2（RAG1515）；1（RAG0015 バリアント）
• 出力の負荷能力：各出力最大10 mA
• ポテンショメータ：内蔵、0–10 Vの連続調整
• バー表示：あり、出力電圧を表示
• 補助端子43：10 V DC利用可能
• 'Auto'位置：端子へ無電位出力
• ローカル表示用タイプ接尾辞：-H0
• 重量（meta）：0.141 kg
• リリース日（meta）：2026-04-28
