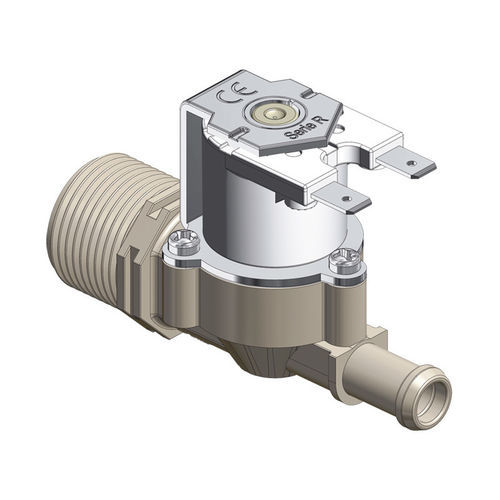

サーボ支援電磁弁 R series

2方向NONC

製品概要 Rシリーズシングル：2/2電磁弁、dn 10mm、サーボアシスト、NC（ノーマルクローズ）、1出力。飲料水での使用に適しています。ダイレクトドライブ、NO（ノーマルオープン）、双安定バージョンもあります。注水用電磁弁として使用できます。 設置方法 どの位置でも - オプション：プラスチック製または金属製の取付ブラケット 用途

• すべての自動水制御アプリケーション
• 水入口バルブ：
• 水入口バルブ：コーヒー、紅茶、食品機器、製氷機、家庭用電化製品、ホットタブ、ウォーターディスペンサー、海洋アプリケーションなど

物理的な仕様

バルブ本体：PA 66 - 30% GF

ダイヤフラム：NBR、LSR

コア：ステンレス鋼

コイル：Fクラス（155°）

組み立て：セルフタッピングネジ

動作仕様

使用圧力：0.2～10 bar

• 室温：Tu 60 °C
• 流体温度：Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 分間オン - 5 分間オフ)
• オリフィス：DN 8mm; DN 10mm
• コントロール：ノーマルクローズ（NC）、ノーマルオープン（NO）、ラッチング（LC）
• 流体方向：単方向
• KV 90°：21,55L/分
• KV 180°：16,96L/分

電気的接続

ファストン 6,3 x 0,8 mm

ユニポーラワイヤー 最大5000本

バイポーラワイヤー 最大5000本

油圧接続イン: オネジ3/4"; オネジ3/4" GHT; オネジ1/2"; クイックカップリング1/4"; クイックカップリング6mm; クイックカップリング8mm; クイックカップリング10mm アウト:MOQ

• 90°シングル：120個
• 180°シングル：160個

90°データシート(表)180°データシート（表）180°データシート（表 モデル｜IN｜OUT｜フィルター｜レギュレーターIN｜チェックバルブIN｜レストリクターOUT｜チェックバルブOUT｜ブラケット｜ネジIN 3/4" GHT R153 GHT | 3/4" M GHT | ホーステール 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ R154 | 3/4" M | ホーステール 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R156｜3/4" M｜1/4" M｜✓｜✓｜✓｜✓｜✓｜✓｜✓｜✓ R160 | 3/4" M | クイックコネクション 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ 追加モデルのデータシート（表）追加モデルのデータシート（表）追加モデルのデータシート（表）追加モデルのデータシート（表 モデル｜IN｜OUT｜フィルター｜レギュレーターIN｜チェックIN｜レストリクターOUT｜チェックOUT｜ブラケット｜ネジIN 3/4" GHT｜注 180°R179｜3/8 "M｜Ø6mmスピゴット｜✓｜｜✓｜｜ダブルINLETチェックバルブ 特徴/仕様 テクニック

• タイプ
  • タイプ2/2ソレノイドバルブ、サーボアシスト
  • 製品名/モデル：Rシリーズシングル
  • オリフィス/ DN：DN8ミリメートル、DN10ミリメートル
  • 材質：本体PA66-30％GF、ダイヤフラムNBR / LSR、コアステンレス鋼
  • コイルクラス：F (155 °C)
  • 使用圧力範囲： 0.2～10バール
  • 流体温度定格：連続60 °Cまで、断続90 °Cまで（3分間オン-5分間オフ）
  • 電気接続オプション：
  • 電気接続オプション：Faston 6.3x0.8mm、ユニポーラ/バイポーラ・ワイヤー
  • 油圧接続オプション：複数のスレッドおよびクイック・カップリング（3/4"、1/2"、1/4"、6/8/10/13mmクイック・カップリング、GHTバリエーション）
  • 制御オプション：NC（ノーマルクローズ）、NO（ノーマルオープン）、ラッチング（LC）
  • 流量係数：KV90°=21.55L/min、KV180°=16.96L/min
  • MOQ：90°バージョン120個、180°バージョン160個

  ---
