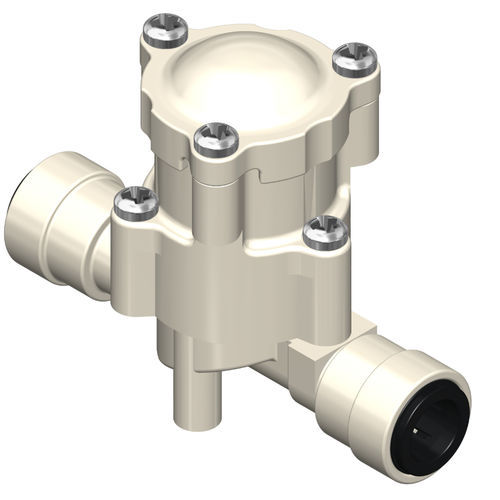

水用圧力調整器 R

膜EPDMシリコン

製品概要

• R Series 圧力リストリクター：水および流体の制御用、固定出口圧タイプ。複数の固定出口圧値で提供され、R Series の各種設置（R Single、R Mini、R Componible、R Modular、R Universal）に対応します。

取り付け

• 任意の姿勢で設置可能。プラスチックまたは金属製取付ブラケット、または固定用ネジを選択して取り付け可能です。

用途

• 家庭用機器
• 産業用炉
• ウォーターディスペンサー
• 給排水・衛生設備
• 多機能ハイドロマッサージシャワー・浴槽
• 灌漑システム

物理仕様

• 本体：PA 66 - 30% ガラス繊維（GF）
• キャップ：PA 66 - 30% GF
• ガスケット：シリコン
• ダイアフラム：EPDM 強化タイプ
• コア：アセタール樹脂
• 口径：ND 10 mm、ND 11 mm

動作仕様

• 最大入口圧力：10 bar
• 周囲温度：最大 60 °C
• 流体温度（典型）：25 °C
• 流体方向：一方向
• 提供される固定出口圧：0.4、0.5、1.2、1.5、2.0、3.0、4.0 bar
• 二次口径：ND 5 mm

油圧接続

• オスねじ：1/4"、3/8"、1/2"、3/4"
• メスねじ：1/8"、1/4"、3/8"、1/2"
• ホーステール：10 mm、13 mm
• クイックカップリング：1/4"、3/8"、6 mm、8 mm、10 mm、15 mm

最小発注数量（MOQ）

• 90° 仕様：120 個
• 180° 仕様：160 個

モデル（概要）
0.4 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 0.4 bar | データシート・圧力チャートあり
0.5 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 0.5 bar | データシート・圧力チャートあり
1.2 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 1.2 bar | データシート・圧力チャートあり
1.5 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 1.5 bar | データシート・圧力チャートあり
2.0 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 2.0 bar | データシート・圧力チャートあり
3.0 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 3.0 bar | データシート・圧力チャートあり
4.0 bar | R Series 設置: R Single / R Mini / R Componible / R Modular / R Universal | 入り口圧力: 最大 10 bar; 出口圧: 4.0 bar | データシート・圧力チャートあり

追加情報

• R Single および dual バリアントの技術図面と寸法図が利用可能。製品ドキュメントに PDF 仕様書と圧力チャートを添付。

特性 / 技術仕様

• シリーズ: R Series
• 本体・キャップ材質: PA 66 - 30% GF
• ガスケット: シリコン；ダイアフラム: EPDM 強化
• コア: アセタール樹脂
• 提供出口圧（固定）: 0.4；0.5；1.2；1.5；2.0；3.0；4.0 bar
• 最大入口圧: 10 bar
• 使用温度: 周囲最大 60 °C；流体 典型 25 °C
• 流体方向: 一方向
• 油圧接続: 各種メス/オスねじ、ホーステール、クイックカップリング
• MOQ: 120 個（90°）；160 個（180°）
