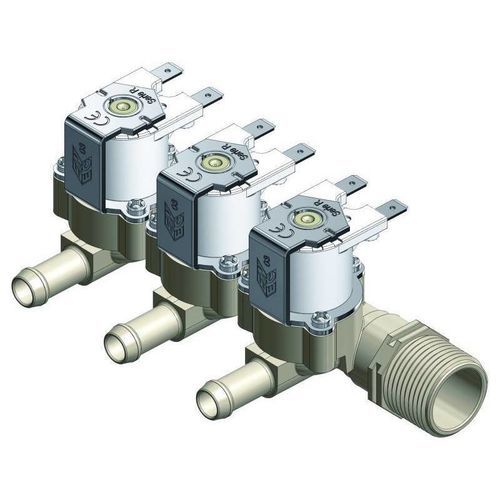

サーボ支援電磁弁 RM series

2方向2位置NONC

製品概要
R Series Modular：2/2 サーボ式電磁弁、口径 DN11 mm、通常閉（NC）。1つの入口、PG10 mm の複数出口。飲料水使用に適合。直接駆動タイプ、通常開（NO）、およびラッチ（ビステーブル）版も提供。

取付
任意の姿勢で取り付け可能。プラスチックまたは金属製の取付ブラケットをオプションで使用可能。

用途

• ジャグジーバスタブ
• 多機能ジェットシャワー
• ウォーターディスペンサー
• ベランダ・庭の灌漑システム
• 工業用炉

物理仕様
バルブ本体：PA 66 - 30% ガラス繊維
ダイヤフラム：NBR、LSR、EPDM
コア：ステンレス鋼
コイル：F級（155 °C）
組立：自己タッピングスクリュー（保守点検用）

動作仕様
作動圧力：0.2 - 10 bar
周囲温度：最大 60 °C
流体温度：25 °C - 60 °C（ED 100%）；断続使用で最大 90 °C（3 ON - 5 OFF）
通径：DN 11 mm
制御方式：Normally Closed (NC)、Normally Open (NO)、Latching
流れ方向：一方向
KV（1出口）：20.74 L/min

電気接続

• Faston 6.3 x 0.8 mm
• 単線ケーブル 最大 5000 mm
• 二線ケーブル 最大 5000 mm

最小発注数量（MOQ）
Mod. RM 1100 - 120 pcs
Mod. RM 1200 - 80 pcs
Mod. RM 1300 - 40 pcs
Mod. RM 1400 - 24 pcs
Mod. RM 1700 - 24 pcs

データシート
Model, IN, OUT, Orifice, M.O.Q., Filter, Regulator IN, Check IN, Bracket, Restrictor OUT, Check OUT
RM 1100, 3/4" M, 1 PG10 mm, 11 mm, 120, yes, yes, yes, yes, yes, yes
RM 1200, 3/4" M, 2 PG10 mm, 11 mm, 80, yes, yes, yes, yes, yes, yes
RM 1300, 3/4" M, 3 PG10 mm, 11 mm, 40, yes, yes, yes, yes, yes, yes
RM 1400, 3/4" M, 4 PG10 mm, 11 mm, 24, yes, yes, yes, yes, yes, yes
RM 1700, 3/4" M, 7 PG10 mm, 11 mm, 24, yes, yes, yes, yes, yes, yes

特徴 / 技術仕様

• 種類：2/2 電磁弁、サーボアシスト
• 通径：DN 11 mm
• 材料：PA 66（本体）、NBR/LSR/EPDM（ダイヤフラム）、ステンレスコア
• コイルクラス：F（155 °C）
• 作動圧力範囲：0.2 - 10 bar
• 適合流体：飲料水対応
• 使用温度：連続最大 60 °C、断続で最大 90 °C（3 ON - 5 OFF）
• 制御方式：NC、NO、Latching
• 電気接続：Faston 6.3 x 0.8 mm またはケーブル（最大 5000 mm）
• KV（1出口）：20.74 L/min
