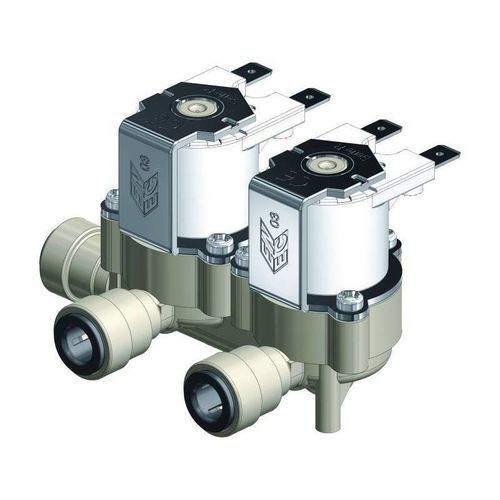

サーボ支援電磁弁 237

2方向2位置NONC

製品説明
R Series Dispenser：2/2ソレノイドバルブ、DN 10 mm、サーボ補助式、標準はノーマリークローズド（NC）。入力2、出力1。飲料水用途に適合。直動式、ノーマリーオープン（NO）、ラッチング（LC）タイプも提供可能。

取付

• 固定用ネジで任意の姿勢に取付け可能

用途

• 炭酸水・ミネラルウォーターディスペンサー
• 業務用ろ過機器
• 製氷機
• コーヒーマシン・飲料機器

外形・材質

• バルブ本体：PA 66 - 30% GF
• ダイアフラム：NBR、LSR、EPDM
• コア：ステンレス鋼
• コイル：クラスF（155 °C）
• 組立：タッピングスクリュー

動作仕様

• 作動圧力：0.2 - 10 bar
• 周囲温度：最大 60 °C
• 流体温度：連続 最高 60 °C（ED 100%）；断続時 最大 90 °C（3 ON - 5 OFF）
• 口径：DN 10 mm
• 制御方式：NC（Normally Closed）、NO（Normally Open）、LC（Latching）
• 流体方向：一方向
• Kv（流量係数）：7.39 L/min

電気接続

• Faston 6.3 x 0.8 mm

最小発注数（MOQ）

• 36 pcs

2 IN 1 OUT データシート
Model — IN — OUT — Nominal orifice — M.O.Q. — Filter — Regulator — Check valve — Restrictor
237 — 1/4" — 1/4" — 10 mm — 36 — - — - — - — -
237 — 6 mm — 6 mm — 10 mm — 36 — - — - — - — -
237 — 8 mm — 8 mm — 10 mm — 36 — - — - — - — -
236 — M10x1 — 1/4" M — 10 mm — 36 — - — - — - — -

追加情報
プレゼンテーション（PDF）および追加の技術図面・配管図は要求に応じて提供可能です。

技術仕様

• タイプ：2/2ソレノイドバルブ、サーボ補助式
• シリーズ：R Series Dispenser
• 構成：2入力、1出力（2 IN 1 OUT）
• 公称口径：DN 10 mm
• 対応流体：飲料水
• 本体材料：PA 66 - 30% GF
• ダイアフラム材料：NBR、LSR、EPDM
• コア材質：ステンレス鋼
• コイル絶縁クラス：F（155 °C）
• 動作圧力範囲：0.2 - 10 bar
• 流体温度範囲：連続 60 °C まで；断続時 最大 90 °C（3 ON - 5 OFF）
• Kv：7.39 L/min
• 電気接続：Faston 6.3 x 0.8 mm
• 梱包：1箱あたり36個
