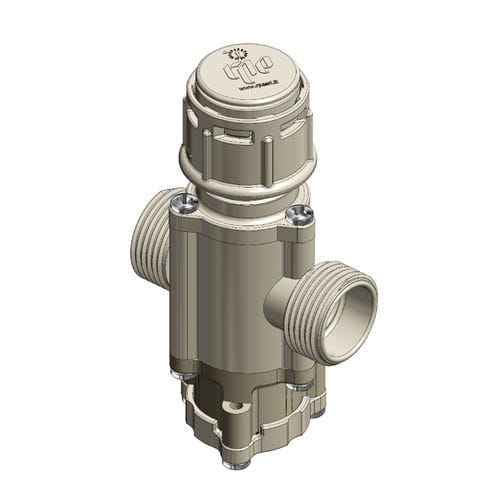

サーボ支援電磁弁 R Dual 004

2方向NONC

製品名
R Series Dual 004

外形特性

• バルブ本体材質：PA 66 - ガラス繊維30%（GF）

作動仕様

• 作動圧力：0.2 - 10 bar
• 周囲温度（Tu）：最大 60° C
• 流体温度（Tm）：25° C（目安）
• 制御オプション：Normally closed (NC)、Normally open (NO)、Latching (LC)
• 流体方向：一方向

電気接続

• Faston 6.3 x 0.8 mm
• 単極配線 最大長：5000 mm
• 両極配線 最大長：5000 mm

油圧接続

• 入口：3/4" オスねじ
• 出口：3/4" オスねじ

パイロット

• ダイヤフラム材質：NBR、LSR、EPDM
• コア：ステンレス鋼
• コイル：クラスF（155° C）
• 組立：タッピングねじ

流量計

• 流量計本体：POM
• 組立：タッピングねじ

プレッシャーリストリクタ

• リストリクタ本体：PA 66 - ガラス繊維30%
• リストリクタキャップ：PA 66 - ガラス繊維30%
• ガスケット：シリコーン
• ダイヤフラム：EPDM + 布
• コア：POM
• シール部品：PA 66 - ガラス繊維30%

フィルター

• フィルター本体：PA 66 - ガラス繊維30%
• フィルターキャップ：PA 66 - ガラス繊維30%
• ガスケット：シリコーン
• Oリング：NBR、LSR
• フィルターメッシュ：ステンレス鋼
• フィルター口径：ND 10 mm

データシート（適合性表）
ヘッダー: PILOT | PRESSURE RESTRICTOR | FLOW METER | FILTER
PILOT → | NOT POSSIBLE | NOT POSSIBLE | YES | NO SENSE
PRESSURE RESTRICTOR → | NOT POSSIBLE | NOT POSSIBLE | YES | YES
FLOW METER → | Technical sheet (flow meter) | YES | NO SENSE | NO SENSE
FILTER → | YES | Technical sheet (pressure restrictor/filter) | YES | YES


追加技術データシート（接続 / モジュール互換性）
ヘッダー: Connection | Flow regulator | Flow restrictor | Filter | Check valve
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


追加画像
フィルタービュー、IN/OUTビュー、シリーズ機能など、複数の製品詳細画像が利用可能です。


技術仕様

• 製品：R Series Dual 004
• バルブ本体材質：PA 66 - ガラス繊維30%
• 作動圧力範囲：0.2 - 10 bar
• 周囲温度（最大）：60° C
• 流体温度（目安）：25° C
• 制御オプション：NC、NO、Latching
• 流体方向：一方向
• 電気接続：Faston 6.3 x 0.8 mm；単極/両極配線 最大長 5000 mm
• 油圧接続：入口/出口 3/4" オスねじ
• パイロットダイヤフラム：NBR、LSR、EPDM；コア ステンレス鋼；コイル クラスF（155° C）
• 流量計本体材質：POM
• プレッシャーリストリクタ材料：PA 66 - ガラス繊維30%；ガスケット シリコーン；ダイヤフラム EPDM + 布；コア POM
• フィルター材料：PA 66 - ガラス繊維30%（本体/キャップ）；ガスケット シリコーン；Oリング NBR/LSR；メッシュ ステンレス；口径 ND 10 mm
