電力電力ケーブル GP 400 TF DR

同軸耐候性耐油性

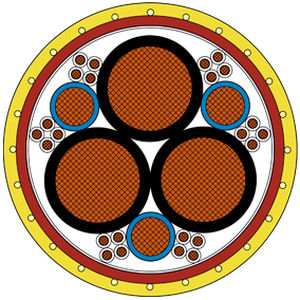

製品詳細用途:電動ケーブルリール用ケーブル、最小コア径600 mmから、またはケーブルキャリア(クロコダイル)用。優れた特長:低容量絶縁耐摩耗性PURジャケット耐低温フレキシブルハロゲンフリー耐油性耐候性摩耗インジケータ付き追加情報:通電容量LV112-3を参照し、アプリケーションに関連する電流-時間プロファイルおよび以下の動作条件に基づく:周囲温度最大30°C。30°Cまでの周囲温度1本の導体に接続された同色2相の他のコア（12mm²blおよび1mm²）無負荷で、表面に個別に敷設された場合、最大260 A。2 h286 A、最大10 min.10 min.325 A、最大5 min.364 A5 min.364 A（最大10 s 最大520 A2 s構造導体裸銅撚線、IEC 60228クラス5に準拠した細線絶縁SABIX®カラーコード1,0 mm²: 番号1～24の白色芯線12,0 mm²：3 x 青70,0 mm²: 黒色芯線、1～3番撚り1,0 mm²: 4本撚り、重ね不織布テープ巻き全エレメント最適化撚り線、重ね不織布テープ巻きインネンマンテルPUR、赤色シュッツゲーフルターアミドAußenmantelPUR、黄色技術データ公称電圧Uo/U 115/200 VMax.許容動作電圧Uo/U 0.6/1 kV試験電圧コア/コア 4000 V AC 50 Hz最小曲げ半径固定敷設：4 x dフレキシブルアプリケーション： 7.5 x d（プーリーへの繰り返し巻取り時）：10 x dドラム：最小内径600 mm最小引張強さ4050 N（15 N/mm²）ハロゲンフリーIEC 60754-1に準拠温度範囲固定敷設：-40/+90 °Cフレキシブルアプリケーション：-30/+90 °C耐火性能シース材：UL 94 V2耐油性：非常に良好 - EN 50363-10-2に準拠耐薬品性：酸、アルカリ、溶剤、作動液などに対して良好耐候性：非常に良好 - HD 605（VDE 0276-605）に準拠耐オゾン性：非常に良好 - EN 50396に準拠耐塩水性：非常に良好 - UL 1309に準拠耐MUD性：非常に良好 - IEC 60092-360に準拠耐加水分解性および耐微生物性：非常に良好 - EN 50363-10-2に準拠。EN 50363-10-2に準拠機械的耐性PUR外装シースの特性：- 非常に高い引張強さ- 非常に高い引裂強さ- 非常に高い耐摩耗性- 非常に高い耐ノッチ性- 非常に高いせん断強さ耐摩耗性acc.UL 2556-2021およびJIS C3005に準拠耐燃料性ガソリン、軽油および灯油（ジェットA-1）有害物質の不含有欧州連合RoHS指令に準拠寸法品番芯数×断面外径銅数値ケーブル重量≒耐オーム性 max.Ω/kmL340002033 x (70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm²)ca.39,0 mm - 最大40,0 mm2592 kg/km3112 kg/km70,0 mm²：0,277 Ω/km｜12,0 mm²：1,63 Ω/km｜1,0 mm²：19,5 Ω/kmL340002043 x (70,0 mm² + 3 x 16,0 mm² + 6 x 4 x 1,0 mm²)ca.39,8 mm - 最大40,0 mm2707 kg/km3221 kg/km70,0 mm²：0,277 Ω/km｜12,0 mm²：1,21 Ω/km｜1,0 mm²：19,5 Ω/kmその他の寸法および色もご相談に応じます：SABIX®カラーコード1,0 mm²: 番号1～24の白色芯線; 12,0 mm²：3 x 青、70,0 mm²:黒心線、1～3番号絶縁:1,0 mm²:心線は4本撚り、重ね不織布テープ巻き、全素子は最適化された層撚り、重ね不織布テープ巻きインネンマンテル：PUR、レッドストレッチフレキ：アラミドAußenmantel：PUR, 黄公称電圧：Uo/U 115/200 VM 最大許容動作電圧：Uo/U 0.6/1 kV試験電圧: コア/コア 4000 V AC 50 Hz最小曲げ半径: 固定敷設：4 x d;フレキシブルアプリケーション： 7.最小曲げ半径:固定撚り:4 x d;繰り返し撚り:5 x d;プーリーガイド:10 x d;ドラム:最小内径600 mm最小引張強さ:4050 N (15 N/mm²)ハロゲンフリー:IEC 60754-1に準拠温度範囲:固定撚り:-40/+90 °C;フレキシブルアプリケーション:-30/+90 °C耐火性能:シース材：UL 94 V2耐油性：非常に良好 - EN 50363-10-2に準拠耐薬品性：酸、アルカリ、溶剤、作動液などに対して良好耐候性：非常に良好 - HD 605（VDE 0276-605）に準拠耐オゾン性：非常に良好 - EN 50396に準拠耐塩水性：非常に良好 - UL 1309に準拠耐MUD性：非常に良好 - IEC 60092-360に準拠耐加水分解性および耐微生物性：非常に良好 - EN 50363-10-2に準拠。EN 50363-10-2に準拠機械的耐性：PUR外被の特性：非常に高い引張強さ、非常に高い引裂強さ、非常に高い耐摩耗性、非常に高い耐ノッチ性、非常に高いせん断強さ耐摩耗性：UL 2556-2021およびJIS C3005に準拠耐燃料性：ガソリン、軽油、灯油（ジェットA-1）有害物質の不含有：欧州連合RoHS指令に準拠
