電力電力ケーブル GP 28V DC SC

耐候性耐油性耐摩耗性

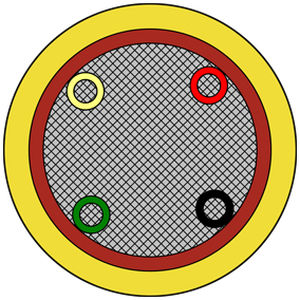

製品詳細 - 用途: 柔軟な用途で使用、例: モバイルGPU上。 優れた特徴: - 低容量絶縁 - 耐摩耗性PURジャケット - 制御コアが対称に配置 - 寒冷柔軟性 - ハロゲンフリー - 耐油性 - 耐候性 - 摩耗インジケーター付き 電流容量: - VDE 0298-4に従い、+50°Cまで: 344 A 構造 - 導体: 錫メッキ銅線、細線、IEC 60228クラス5に準拠 - 絶縁: SABIX® - カラーコード: 1.0 mm²: 制御コア: 赤、黒、緑、黄 - Ø: 名目1.8 ± 0.2mm - 120.0 mm²: 電源コア: 赤 - 撚り線: 電源コア内の制御コア - 内部シース: SABIX®、赤 - 外部シース: PUR、黄 技術データ - 定格電圧: Uo/U 28V DC - 試験電圧: コア/コア 600 V 50 Hz - 最小曲げ半径: 固定敷設: 4 x d、柔軟な用途: 6 x d - ハロゲンフリー: IEC 60754-1に準拠 - 温度範囲: 固定敷設: -50/+90 °C、柔軟な用途: -40/+90 °C、限定使用時間: +110 °C (7500 h) - 耐火性能: シース材料: UL 94 V2 - 化学耐性: 酸、アルカリ、溶剤、油圧液体などに対して良好 - 加水分解および微生物耐性: 非常に良好 - EN 50363-10-2に準拠 - 塩水耐性: 非常に良好 - UL 1309に準拠 - 耐油性: 非常に良好 - EN 50363-10-2に準拠 - MUD耐性: 非常に良好 - IEC 60092-360に準拠 - 耐候性: 非常に良好 - HD 605 (VDE 0276-605)に準拠 - オゾン耐性: 非常に良好 - EN 50396に準拠 - 摩耗: UL 2556-2021およびJIS C3005に準拠 - 燃料耐性: ガソリン、ディーゼル、ケロシン (Jet A-1) - 機械的耐性: 外部シースの特性: - 高引張強度 - 高引裂強度 - 高耐摩耗性 - 高ノッチ耐性 - 高せん断強度 - 有害物質の不在: 欧州連合のRoHS指令に準拠 デレーティング曲線からの電流容量の参照値 - 20°Cの周囲温度で、80%曲線から取得: 500 A - 20°Cの周囲温度で、100%曲線から取得: 600 A - 前提条件: 空気中で自由に分離して敷設 寸法 - アイテム番号: L34001621 - コア数 x 断面積: 1 x (120.0 + 4 x 1.0 mm²) - 外径約: 約22.0 mm - 最大23.0 mm - 銅量: 1296 kg/km - ケーブル重量 ≈: 1339 kg/km - 最大オーム抵抗 Ω/km: 120.0 mm²: 0.164 Ω/km | 1.0 mm²: 20.0 Ω/km 他の寸法と色はリクエストに応じて可能です。 マーキング例: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CEと連続メーターマーキング 規格と承認: CE, RoHS 特徴 / 技術仕様: - 用途: 柔軟な使用、例: モバイルGPU上 - 優れた特徴: 低容量絶縁、耐摩耗性PURジャケット、制御コアが対称に配置、寒冷柔軟性、ハロゲンフリー、耐油性、耐候性、摩耗インジケーター - 電流容量: +50°Cで最大344 A (VDE 0298-4) - 導体: 錫メッキ銅線、細線、IEC 60228クラス5 - 絶縁: SABIX® - カラーコード: 1.0 mm²: 赤、黒、緑、黄; 120.0 mm²: 赤 - 撚り線: 電源コア内の制御コア - 内部シース: SABIX®、赤 - 外部シース: PUR、黄 - 定格電圧: 28V DC - 試験電圧: 600 V 50 Hz - 最小曲げ半径: 4 x d (固定), 6 x d (柔軟) - 温度範囲: -50/+90°C (固定), -40/+90°C (柔軟), +110°C (7500 h) - 耐火性能: UL 94 V2 - 化学耐性: 酸、アルカリ、溶剤、油圧液体に対して良好 - 加水分解/微生物耐性: 非常に良好 (EN 50363-10-2) - 塩水耐性: 非常に良好 (UL 1309) - 耐油性: 非常に良好 (EN 50363-10-2) - MUD耐性: 非常に良好 (IEC 60092-360) - 耐候性: 非常に良好 (HD 605) - オゾン耐性: 非常に良好 (EN 50396) - 摩耗: UL 2556-2021, JIS C3005 - 燃料耐性: ガソリン、ディーゼル、ケロシン (Jet A-1) - 機械的耐性: 高引張、引裂、耐摩耗、ノッチ、せん断強度 - 有害物質の不在: RoHS指令 - 参照電流容量: 500 A (80%曲線), 600 A (100%曲線) 20°Cで - 寸法: 1 x (120.0 + 4 x 1.0 mm²), 外径約22.0-23.0 mm, 銅1296 kg/km, ケーブル重量1339 kg/km, オーム抵抗0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
